[CAD]水利枢纽工程闸门设计图纸.dwg

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

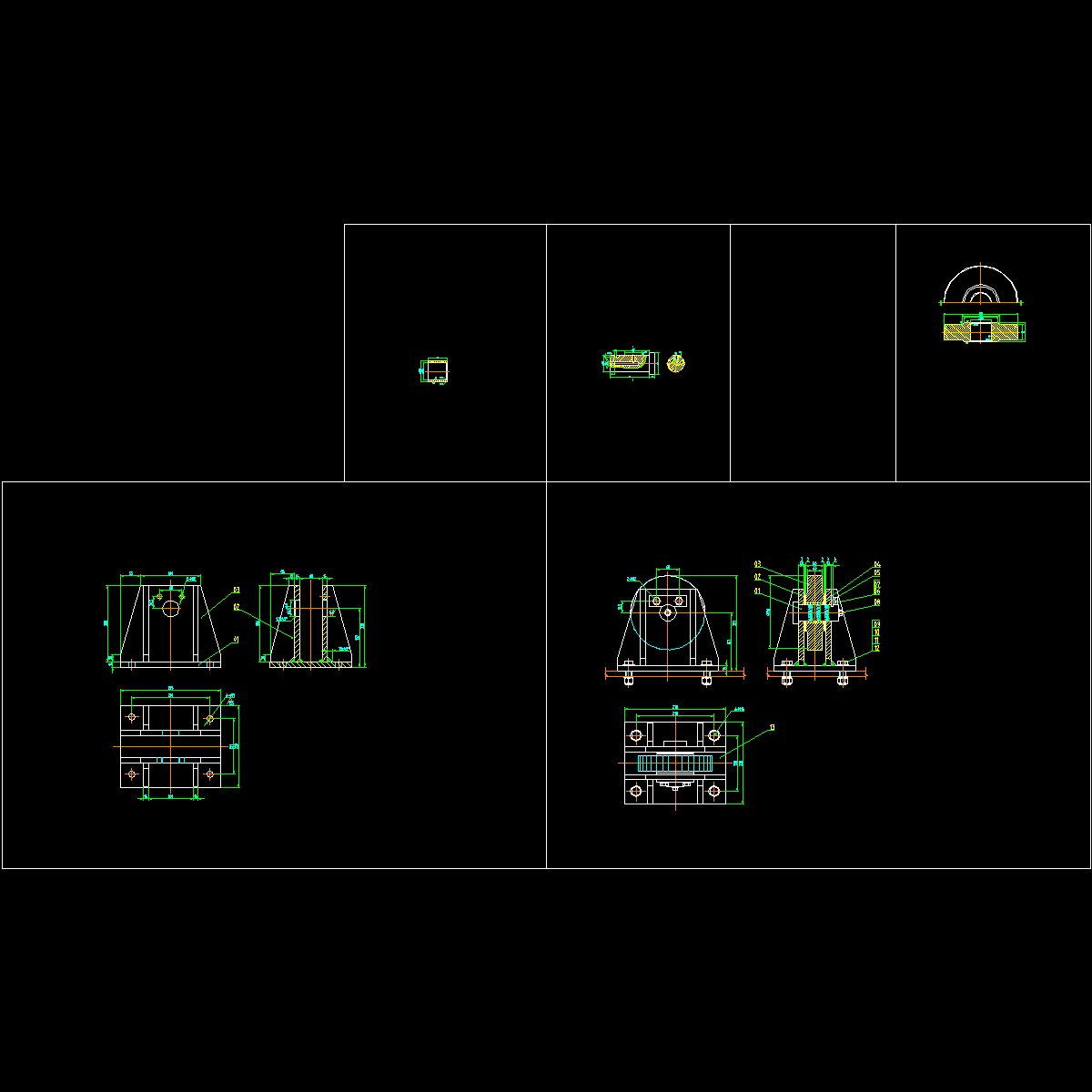

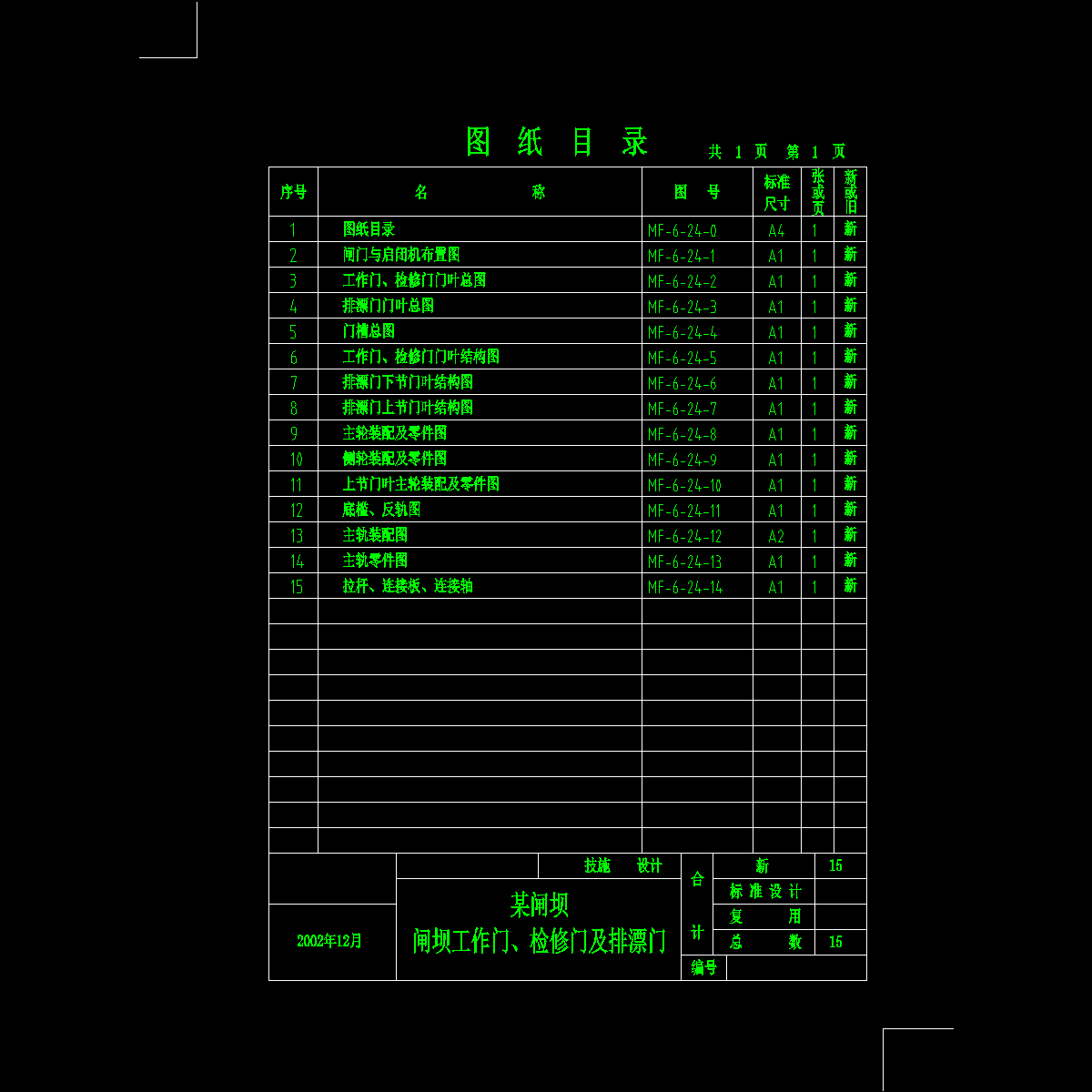

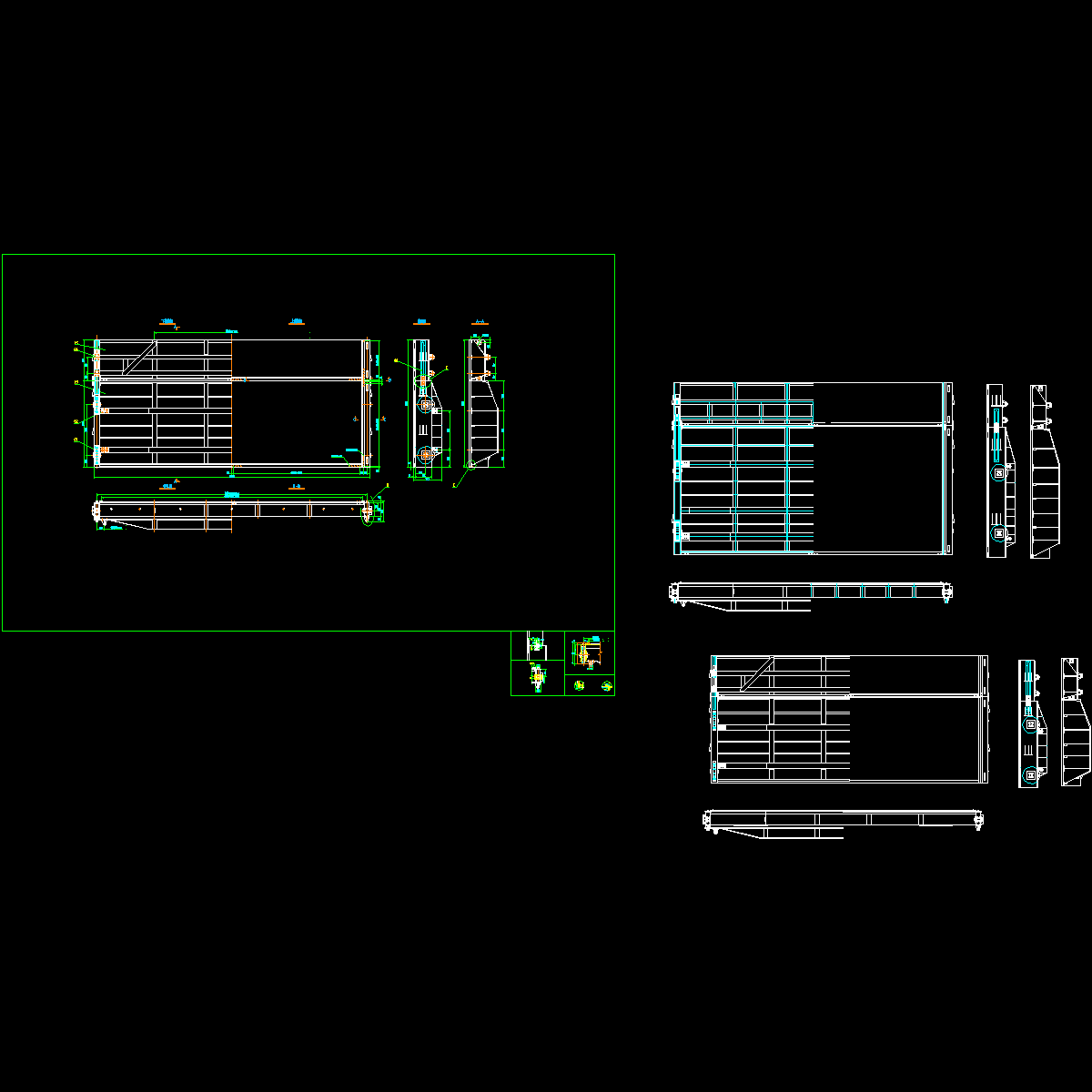

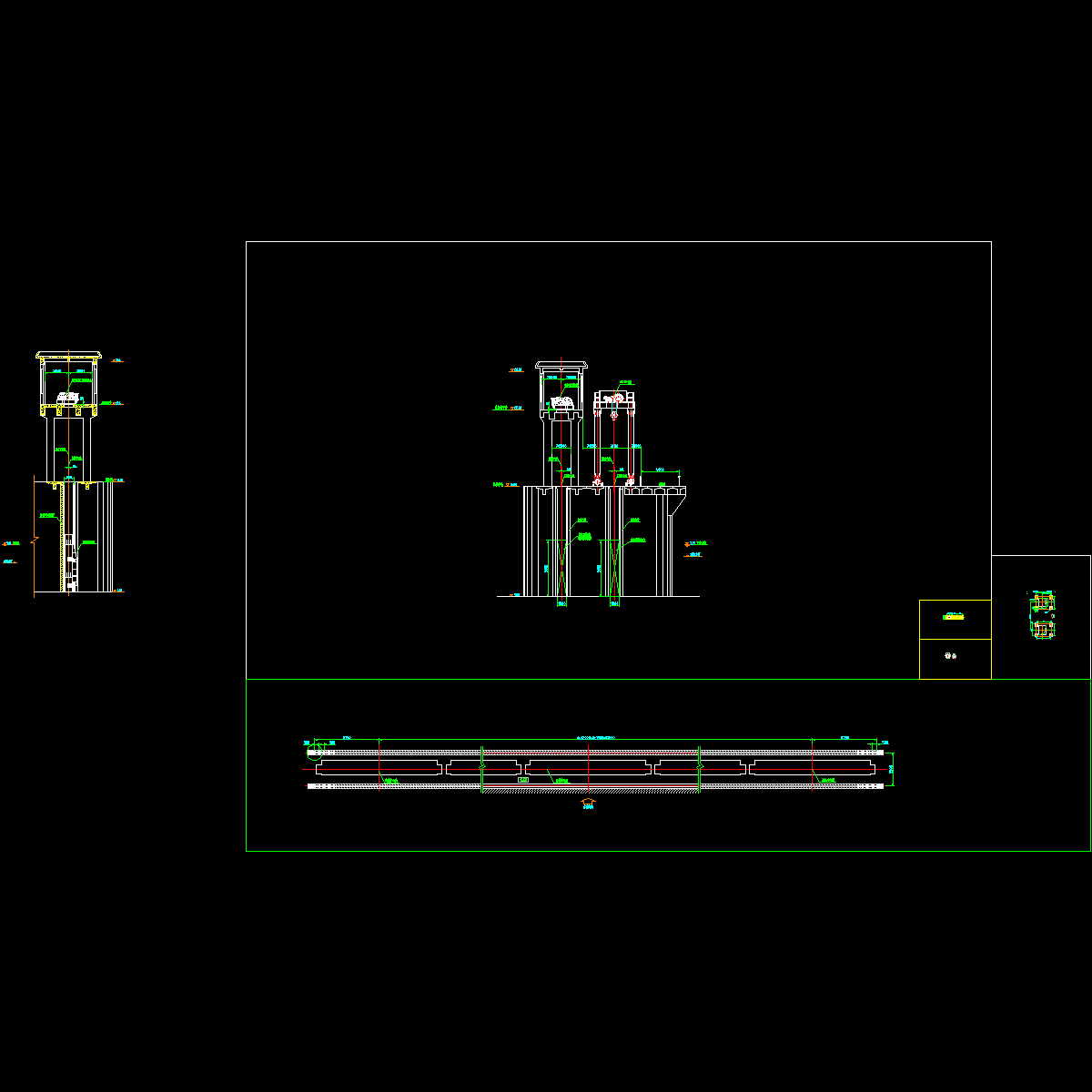

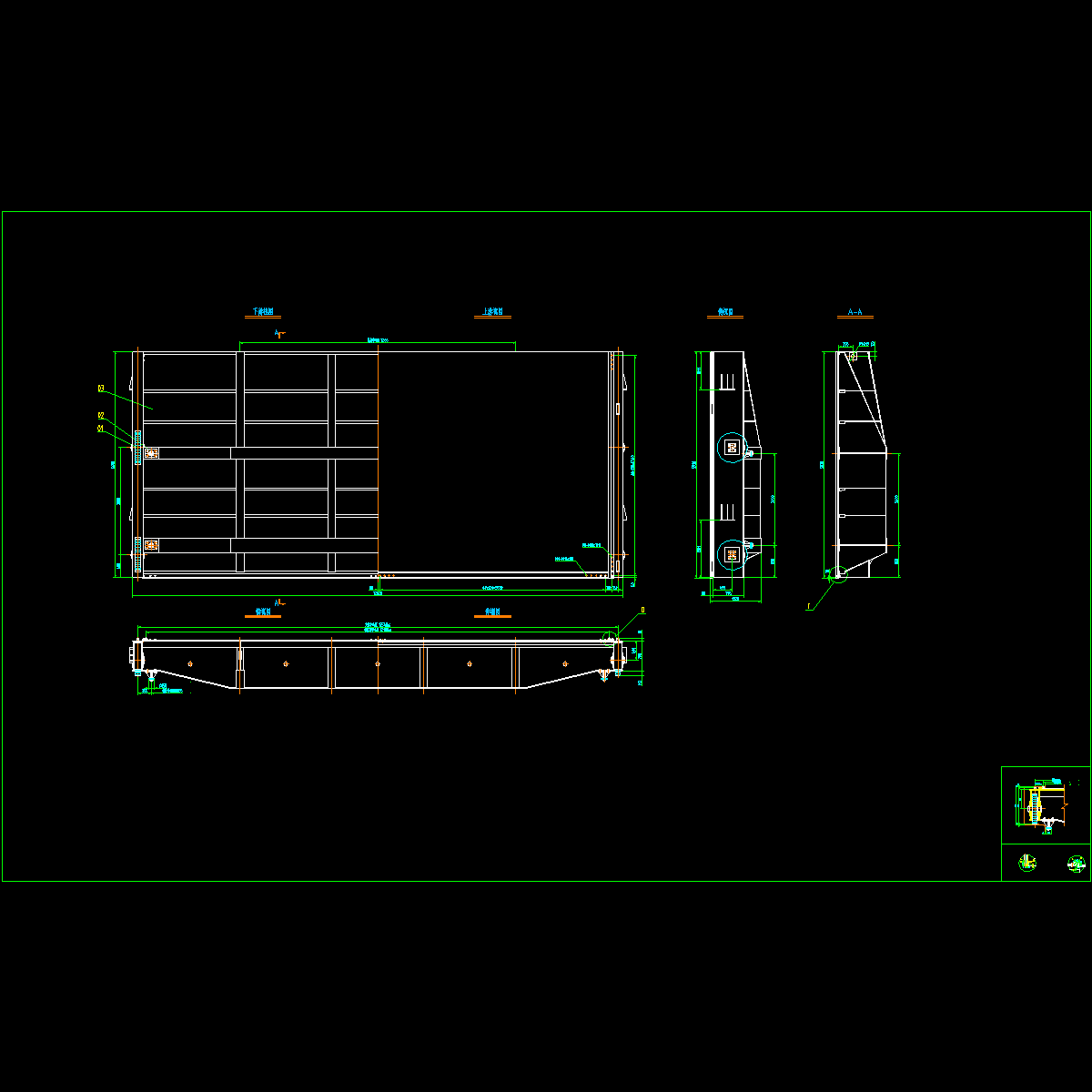

详细的闸门设计图纸。马房水利枢纽工程 　　青岐涌闸坝12.0×5.91-5.4m工作门、检修门、排漂门 　　MF-6-24-0， *资料目录 　　MF-6-24-1， *闸门与启闭机布置图 　　MF-6-24-2， *工作门、检修门门叶总图 　　MF-6-24-3， *排漂门门叶总图 　　MF-6-24-4， *门槽总图 　　MF-6-24-5， *工作门、检修门门叶结构图 　　MF-6-24-6， *排漂门下节门叶结构图 　　MF-6-24-7， *排漂门上节门叶结构图 　　MF-6-24-8， *主轮装配及零件图 　　MF-6-24-9， *侧轮装配及零件图 　　MF-6-24-10， *上节门叶主轮装配及零件图 　　MF-6-24-11， *底槛、反轨图 　　MF-6-24-12， *主轨装配图 　　MF-6-24-13， *主轨零件图 　　MF-6-24-14， *拉杆、连接板、连接轴

mf-6-24-0.dwg

mf-6-24-1.dwg

mf-6-24-10.dwg

mf-6-24-13.dwg

mf-6-24-2.dwg

mf-6-24-3.dwg

mf-6-24-4.dwg

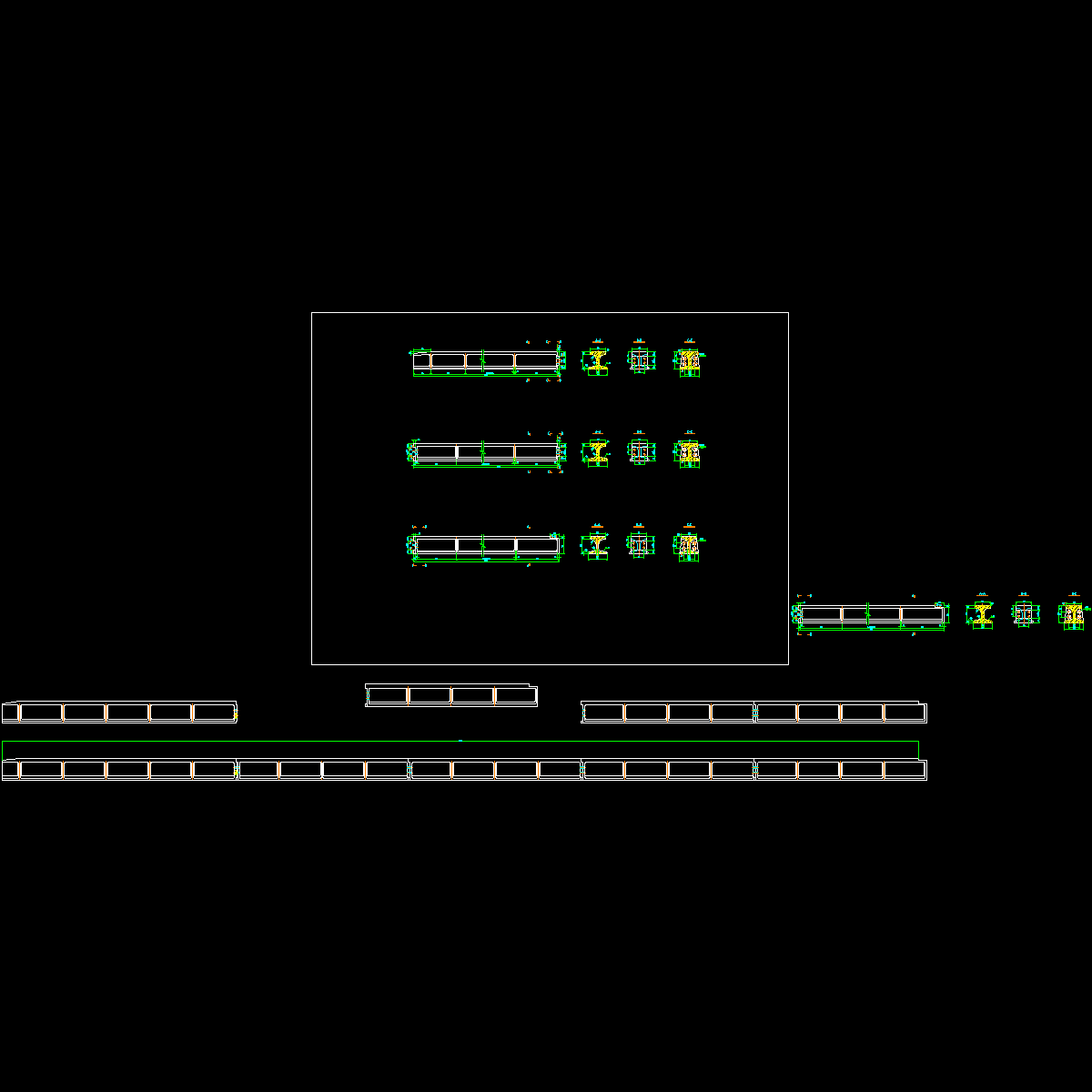

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
