34层剪力墙结构住宅楼结构施工CAD大样图

附件详情

该项目位于合肥市,建筑设计结构形式为34层(带阁楼)剪力墙结构。地下2层，建筑总高度(室外地面至屋面檐口)为99.50m，地基基础设计等级为乙级，基础形式为平筏板基础，该项目抗震设防烈度为七度，裙房为三层框架结构。

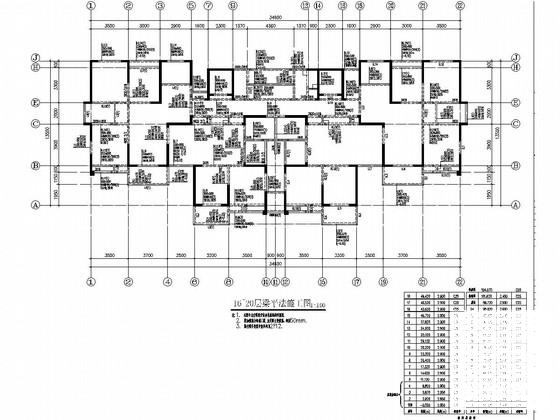

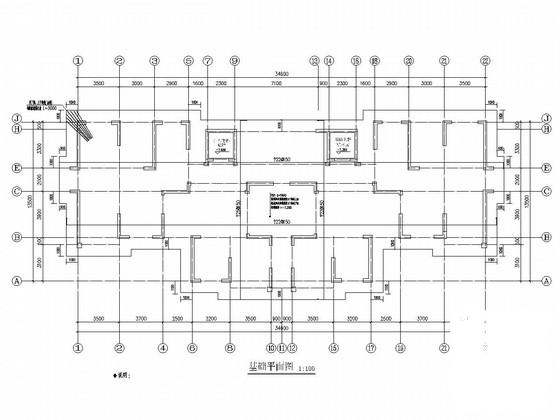

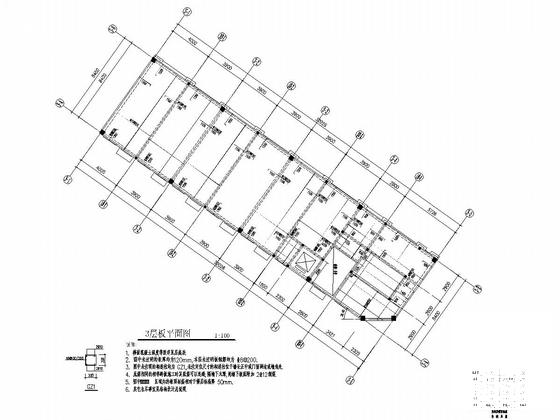

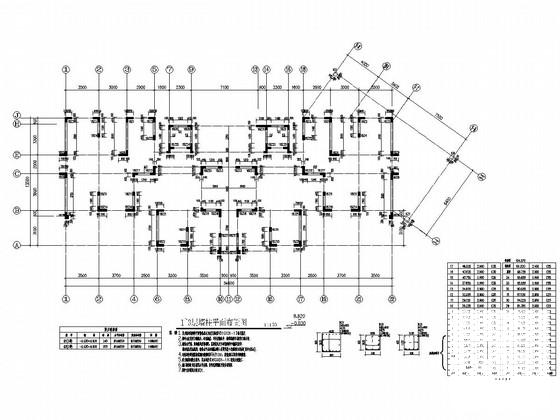

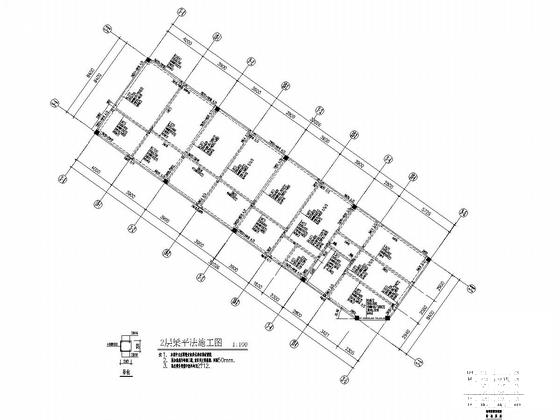

该资料包含：结构总说明，基础平面图，墙柱 平面布置图 ，梁平法施工图，板平面图，剪力墙暗柱表，结构大样图，裙房梁板柱施工图， 楼梯详图 等共计57张图。
