22层框架剪力墙结构综合办公大楼结构CAD施工大样图

附件详情

该项目为新疆某办公大楼，主楼地上22层，23层为屋顶机房，地下2层，建筑高度为88.6米，结构类型为框架剪力墙结构，基础为钢筋混凝土筏形基础、独立柱基、墙下条基，8度设防。

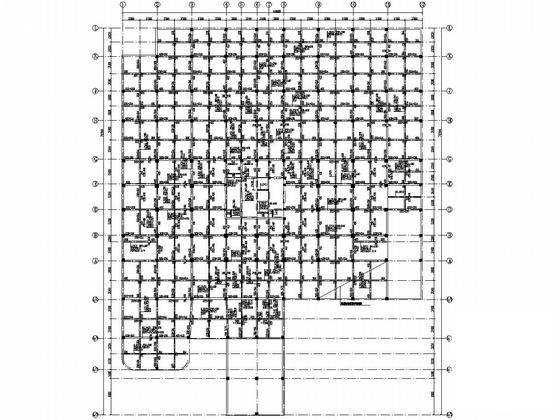

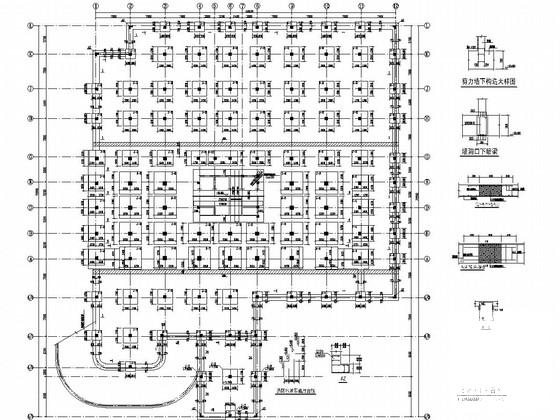

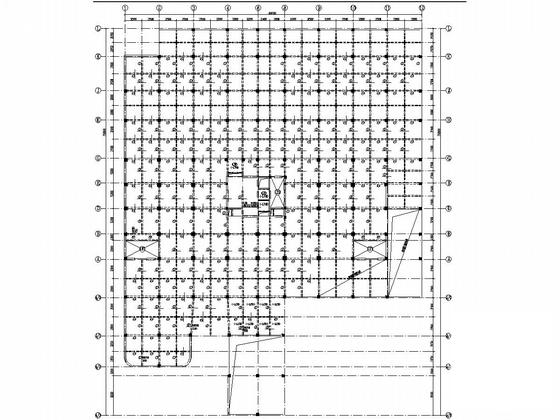

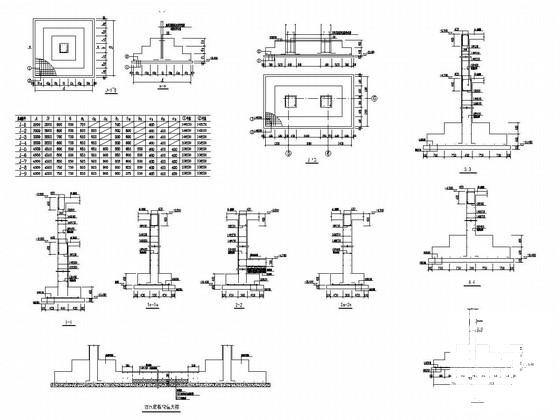

该资料包含： 结构设计说明 、基础 平面布置图 、柱表施工图、梁平法施工图、板平法施工图、剪力墙平法施工图、楼梯大样、建筑设计说明、平面图、立面图、剖面图等共57张图纸。
