带地下室13层框架剪力墙病房综合楼结构施工CAD大样图

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:13层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:34张

附件详情

结构设计总说明、基础平面布置图、抗浮锚杆平面布置图、基础大样图、剪力墙暗柱及柱 平面布置图 、水箱间层结构平面图、水箱间层梁配筋平面图、水箱间屋面结构平面图、水箱间屋面梁配筋平面图、剪力墙柱表(约束边缘构件)、剪力墙梁表、柱配筋表格、结构平面图、梁配筋平面图 、机房层结构平面图、机房层梁配筋平面图、楼梯大样图共34张图纸。

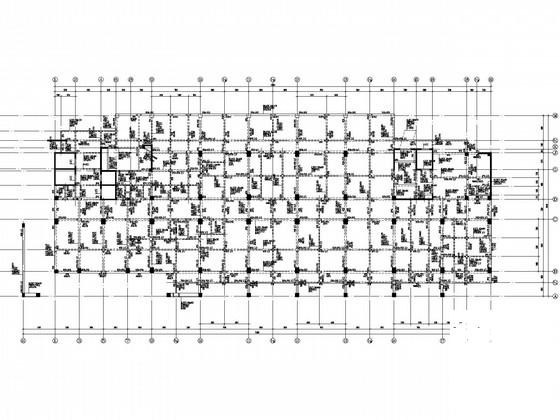

剪力墙暗柱及柱平面布置图

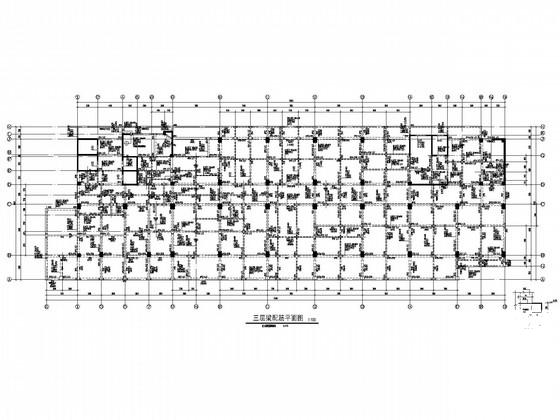

梁配筋平面图

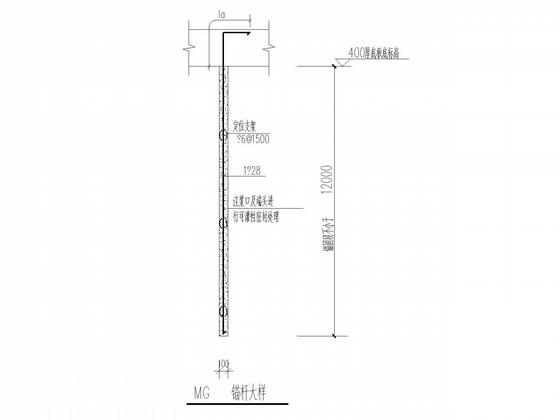

锚杆大样

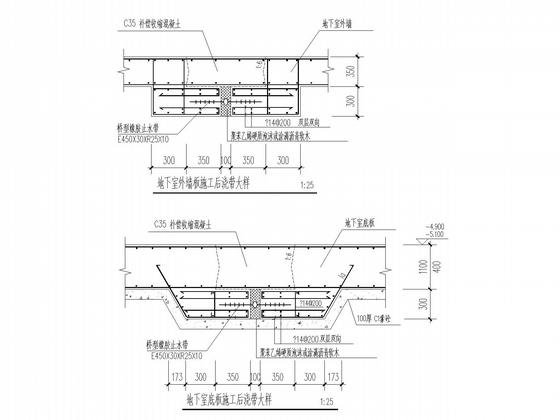

地下室底板施工后浇带大样

结构平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构综合楼 - 1
    剪力墙结构综合楼 - 1
  • 剪力墙结构综合楼 - 2
    剪力墙结构综合楼 - 2
  • 剪力墙结构综合楼 - 3
    剪力墙结构综合楼 - 3
  • 剪力墙结构综合楼 - 4
    剪力墙结构综合楼 - 4
  • 剪力墙结构综合楼 - 5
    剪力墙结构综合楼 - 5
  • 剪力墙结构综合楼 - 6
    剪力墙结构综合楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
