4016平米7层欧式办公楼空调设计CAD图纸

附件详情

该项目为某欧式办公楼中央空调工程，该建筑共7层，建筑总面积为4016m,总高度为24.95m，是一座集商务与办公为一体的综合性办公大楼。

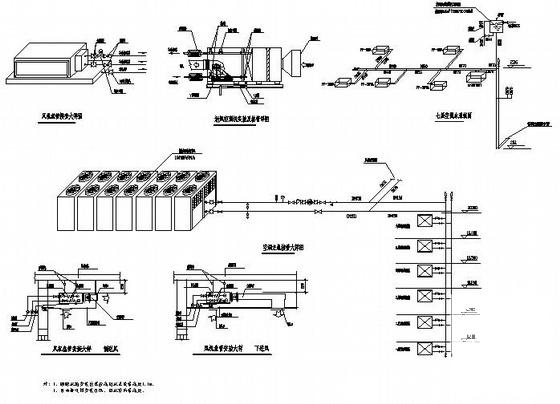

集中空调系统选用模块式风冷热泵冷热水机组作为供暖空调的冷热源，置于办公楼的屋顶；总制冷量为455KW，制热量为483KW。空调系统设计采用风机盘管加独立新风的空调方式。空调水系统设计为闭式两管制异程式系统，并安装平衡阀调节流量平衡。
