16层剪力墙结构住宅楼结构施工图cad大样详图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：16层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.35kN/平方米
- 地下室功能：车库
- 参考图纸：21张
- 设计年代：近代
附件详情
该附件为江苏某小区的高层住宅楼，地下一层，地上16层，该项目结构体系为剪力墙结构，基础采用桩基，7度设防。
该资料包含：
结构设计说明

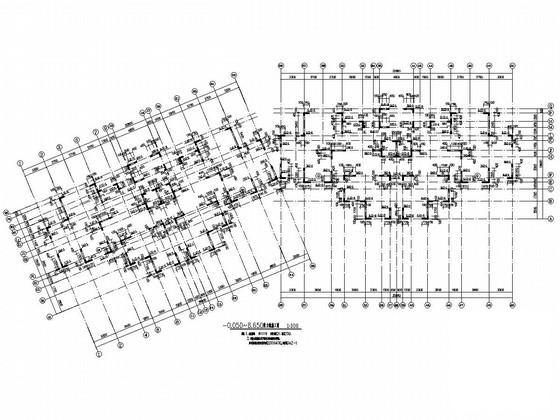

、剪力墙施工图、剪力墙详图、梁平面配筋图、结构平面图、节点详图、大样详图等共21张图纸。
出图时间：近代.06。

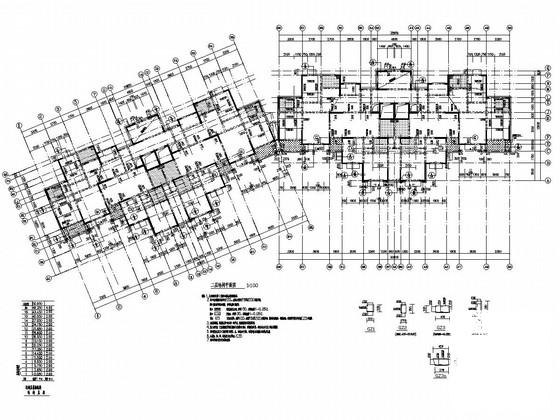

二层结构平面图

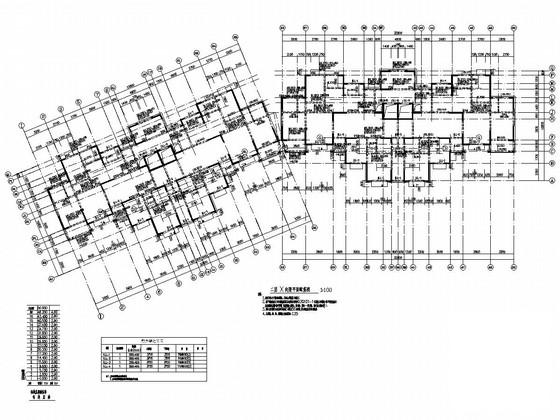

二层X向梁平面配筋图

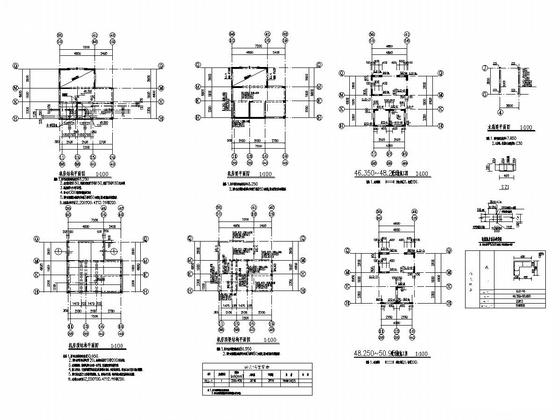

机房顶结构平面图

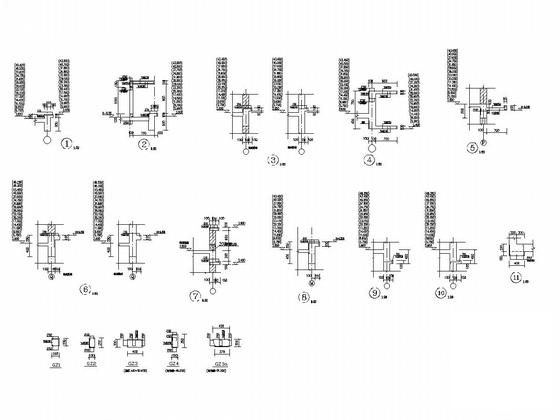

节点详图一
二层Y向梁平面配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
剪力墙结构住宅楼大样图 - 1 -
剪力墙结构住宅楼大样图 - 2 -
剪力墙结构住宅楼大样图 - 3 -
剪力墙结构住宅楼大样图 - 4 -
剪力墙结构住宅楼大样图 - 5 -
剪力墙结构住宅楼大样图 - 6
以上是部分截图，请下载附件后查看完整高清内容
