3层框架结构幼儿园结构施工图cad平面布置图
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：条形基础,独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.60kN/平方米
- 雪压：0.20kN/平方米
- 参考图纸：14张
- 设计年代：近代
附件详情
该项目为山东某附属幼儿园结构图，无地下室，地上三层，高度11.7米，层高3.8米，局部5.6米，该项目为钢筋混凝土框架结构，基础采用柱下独基和墙下条基的基础形式，6度设防。
该资料包含：
结构设计说明

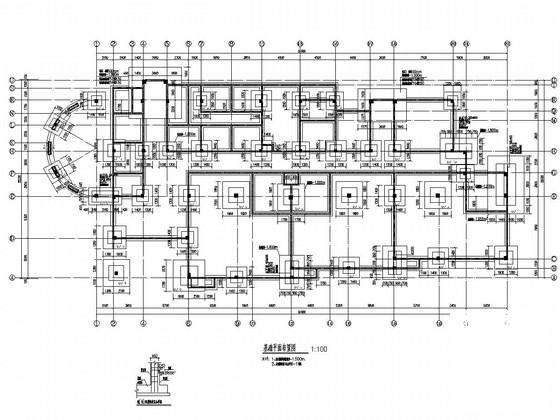

、基础
平面布置图
、柱定位图、顶板配筋图、梁配筋图、
楼梯详图
等共14张图纸。

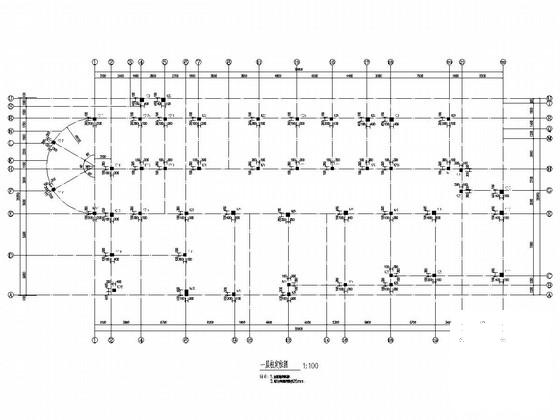

一层柱定位图

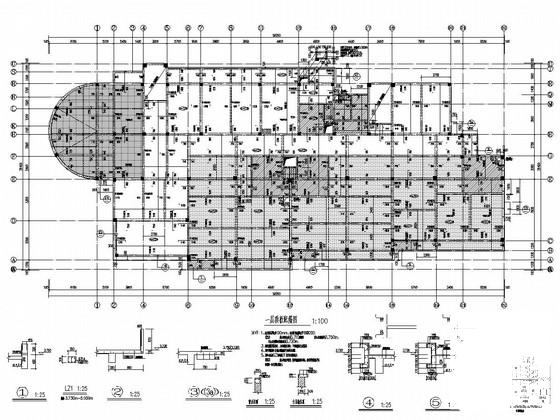

一层顶板配筋图

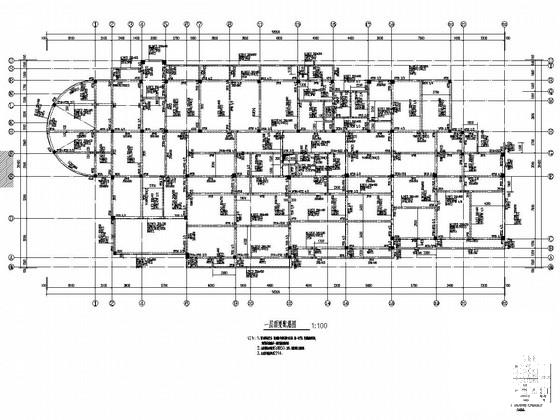

一层顶梁配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架结构幼儿园 - 1 -
框架结构幼儿园 - 2 -
框架结构幼儿园 - 3 -
框架结构幼儿园 - 4
以上是部分截图，请下载附件后查看完整高清内容
