20米跨轻钢车间结构设计施工CAD图纸

附件详情

内蒙古某20米跨轻钢车间图纸
总建筑设计面积：1884.33平方米，总高度：4.7米
该项目建筑设计结构形式为轻钢结构；基础采用独立基础。
该项目按八度抗震设防。
风荷载：0.65kN/平方米
雪荷载：0.25kN/平方米
结构几何尺寸：20米*90米
排水方式：自由落水
该资料包含：

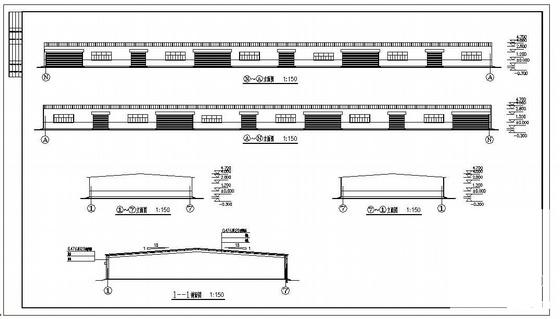

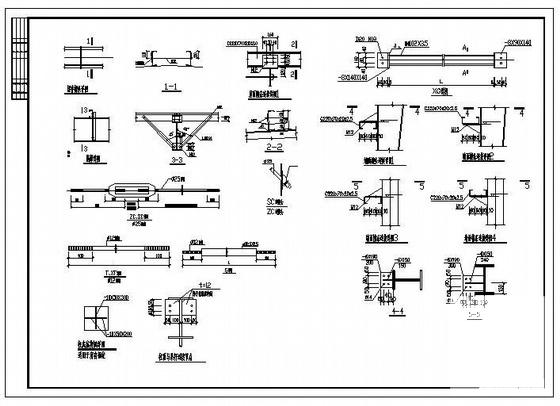

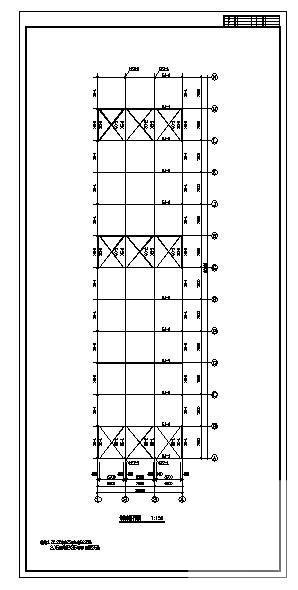

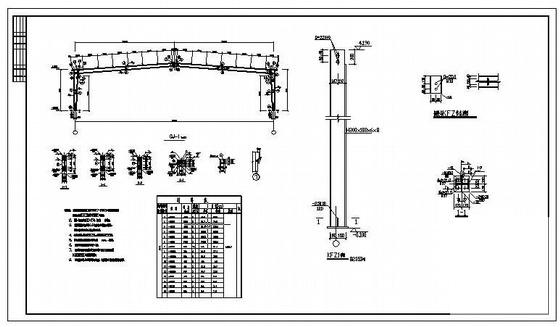

建筑设计说明、门窗表、平面图、立面图、剖面图、屋顶平面图、钢 结构设计说明 、基础布置平面图、基础详图、结构布置平面图、边柱柱间支撑布置立面图、刚架详图、屋面檩条布置平面图、檩条拉条安装节点示意图、 节点详图 共13张图纸。
