24米跨带夹层车间结构设计施工CAD图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：多层厂房
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：24m
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：15张
- 设计年代：近代
附件详情
该资料包含：钢
结构设计说明
，基础布置图，基础详图，屋面结构布置图，屋面檩条布置图，墙面柱间支撑布置图，二层结构布置图 节点连接详图，GJ-1及
节点详图
，钢
楼梯详图
等
共15张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

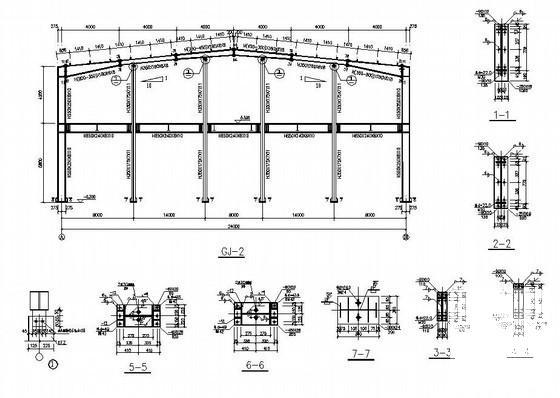

车间结构设计 - 1 -

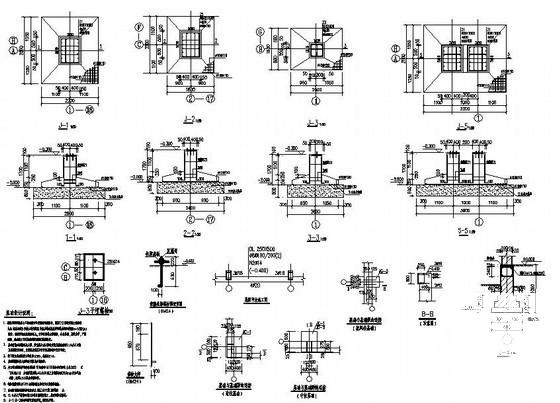

车间结构设计 - 2 -

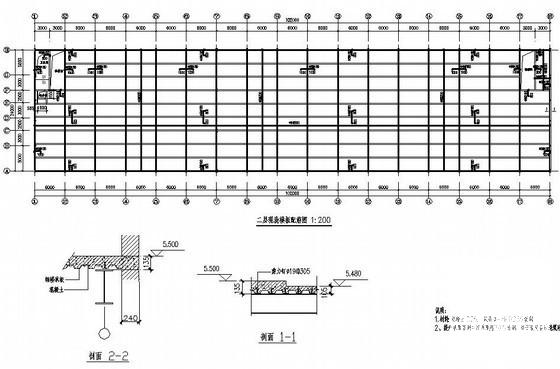

车间结构设计 - 3 -
车间结构设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.88 MB
- 收藏次数：0
-
文件名称：
附件-995878870985575857776.rar
