40米钢结构带吊车车间结构设计施工CAD图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构最大跨度：20m
- 参考图纸：11张
- 设计年代：近代
附件详情
该资料包含：结构平面布置，墙线布置图，屋面檩条布置图，刚架详图，柱间支撑详图，建筑平立剖面图等
共11张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

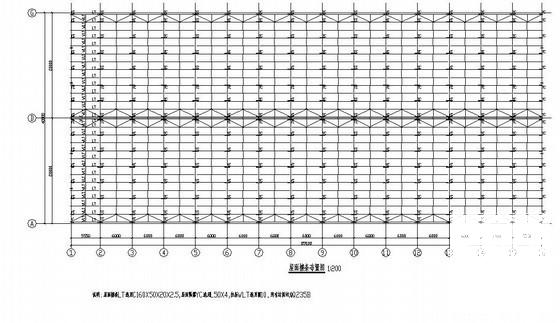

钢结构车间设计 - 1 -

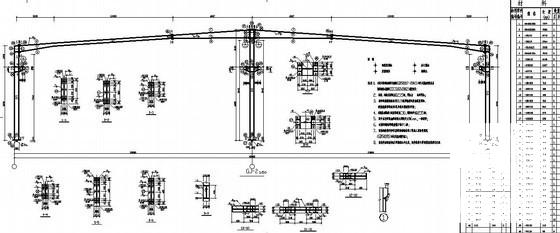

钢结构车间设计 - 2 -

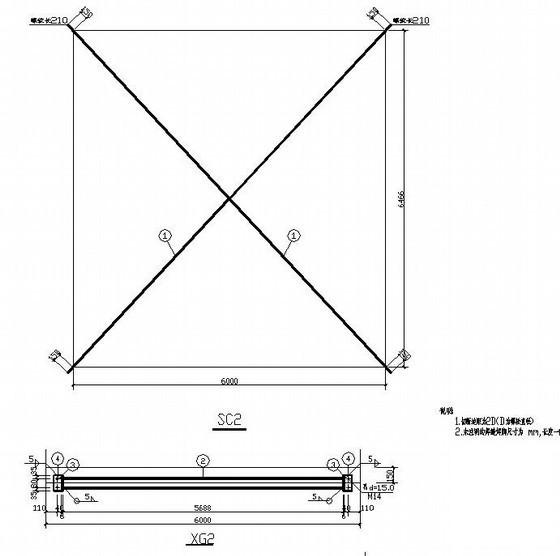

钢结构车间设计 - 3 -
钢结构车间设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
