一份钢结构车间结构CAD施工图纸（24米跨带吊车、女儿墙）(平面布置图)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：多层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 结构最大跨度：24m
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：11张
• 设计年代：近代

附件详情

该资料包含： 结构设计说明 ，锚栓平面布置图，结构 平面布置图 ，刚架详图，柱间支撑布置图，吊车梁详图，吊车梁 节点详图 ，屋面结构平面图，墙面结构平面图， 节点详图 等
共11张图纸。
出图时间：近代.01

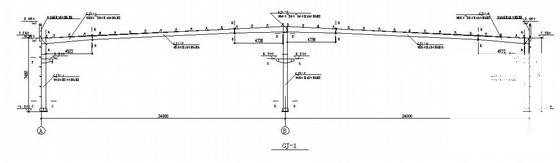

第 1 张图

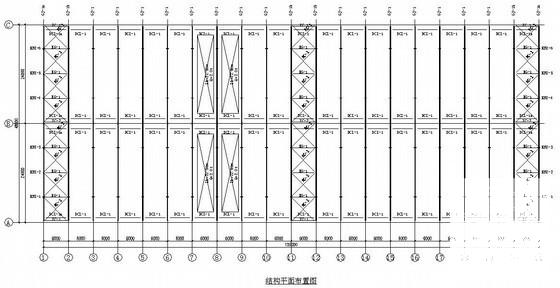

第 2 张图

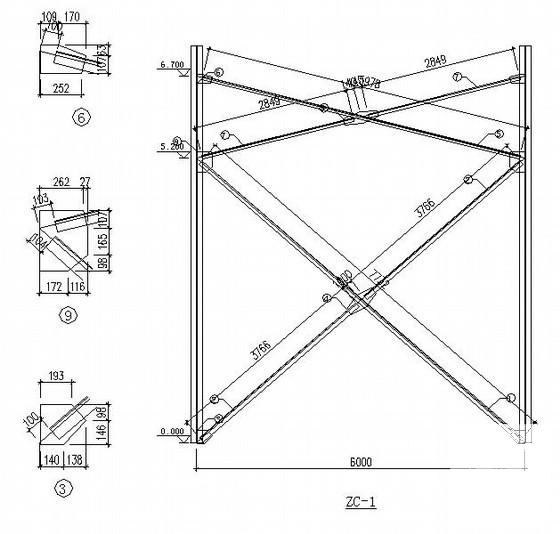

第 3 张图

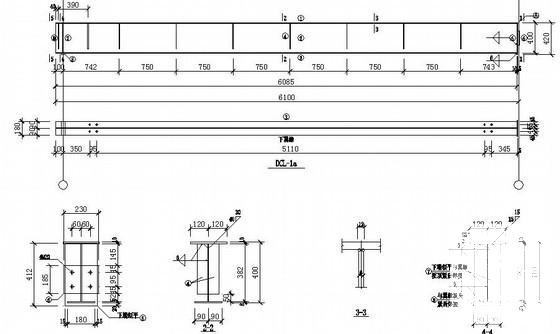

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
