30米跨单层轻钢结构车库设计CAD施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:11张

附件详情

该附件为一轻钢单层车库,柱顶标高为6.5米,建筑面积为1548平方米。基础采用柱下独立基础,6度设防。

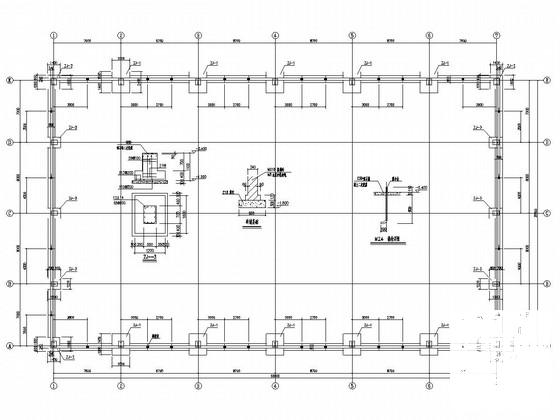

该资料包含:钢 结构设计说明 、基础平面布置图、刚架及支撑 平面布置图 、屋面檩条布置图、轴线墙檩布置图、建筑设计说明、平面图、立面图等共11张图纸。

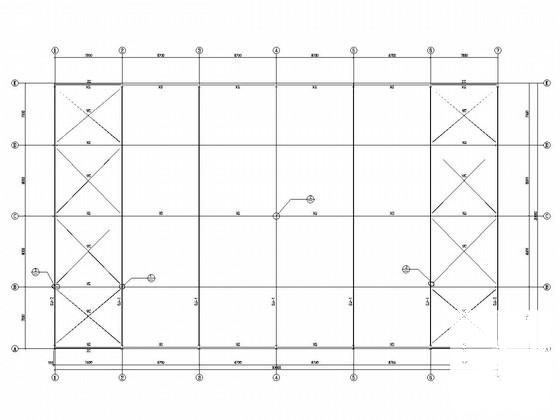

刚架及支撑平面布置图

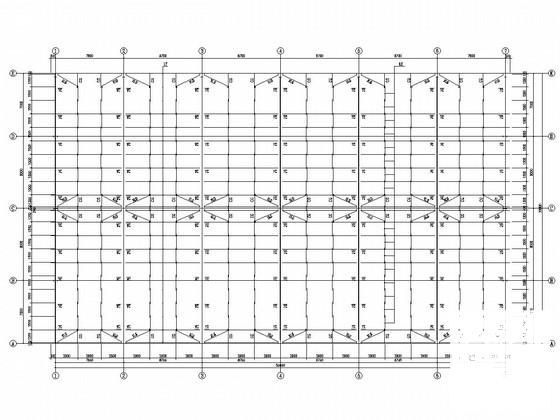

屋面檩条布置图

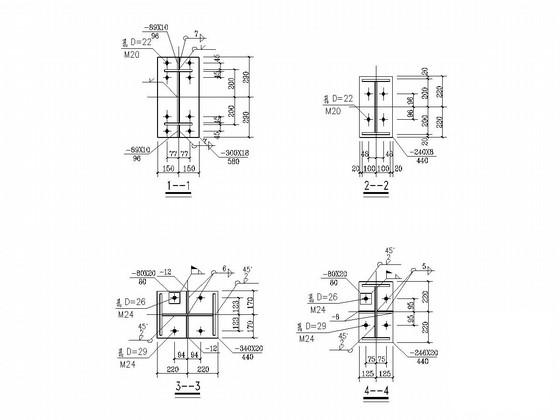

大样详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 钢结构设计施工图纸 - 1
    钢结构设计施工图纸 - 1
  • 钢结构设计施工图纸 - 2
    钢结构设计施工图纸 - 2
  • 钢结构设计施工图纸 - 3
    钢结构设计施工图纸 - 3
  • 钢结构设计施工图纸 - 4
    钢结构设计施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
