6层砌体结构度假村改造CAD施工图纸

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础,独立基础
  • 抗震设防烈度:6度抗震
  • 参考图纸:10张
  • 设计年代:近代

附件详情

深圳某度假村改造图纸
该资料为:深圳某度假村改造图纸
该资料图中对于需凿除的砼,施工时首先应采取加顶撑措施,绝对不得损伤保留部分的砼强度,且凿打之前应注意研究打法和先后顺序,以免发生保留部分的砼裂缝,而导致多打多补等问题、凿除的梁板处的钢筋不得在交接处切断,而应该隔一根留出41d或82d的搭接长度。
由于原砖混部分按《建筑抗震设计规范》GBJ11-89,按6度设防设计,新加部分也按89规范设计,同时按7度进行抗震验算。
该资料包含:
结构改造设计说明、原基础平面图及改造平面图、新基础平面图、一层框架柱及墙体加固平面图、二层墙体加固平面图、墙体加固设计说明、墙柱梁加固详图、二层板加固平面图、二层局部加层(改造)平面图、三层板加固平面图、三层局部加层(改造)平面图、四层板加固平面图、四层局部加层(改造)平面图、五层板加固平面图、五层局部加层(改造)平面图、屋顶层结构改造平面图、梯间屋面(机房顶)层结构改造平面图共10张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

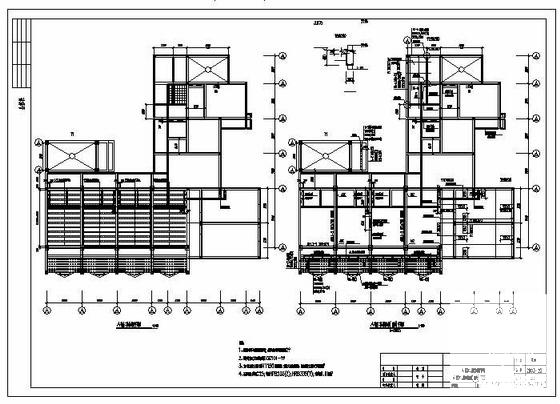

  • 砌体结构施工图 - 1
    砌体结构施工图 - 1

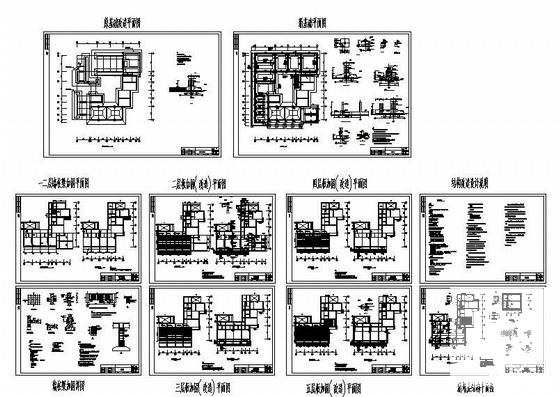

  • 砌体结构施工图 - 2
    砌体结构施工图 - 2

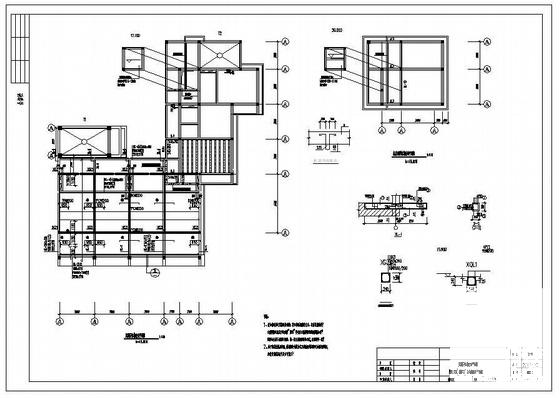

  • 砌体结构施工图 - 3
    砌体结构施工图 - 3
  • 砌体结构施工图 - 4
    砌体结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
