2层100平米水泵房建筑结构全套施工CAD图纸

附件详情

该项目是水泵房项目，建筑面积100平方米，深度3.55m，框架结构，7度设防。

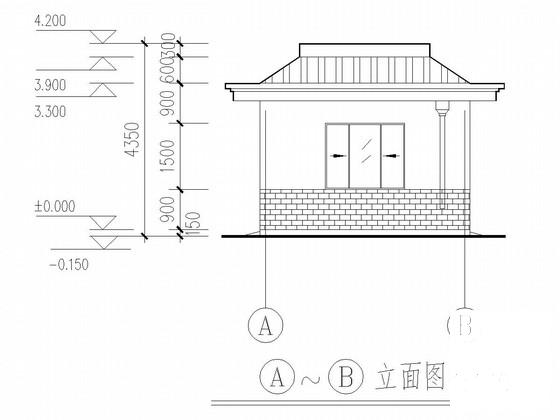

建筑图包括：建筑施工图说明，平面图，立面图，剖面图，详图，共计3张。

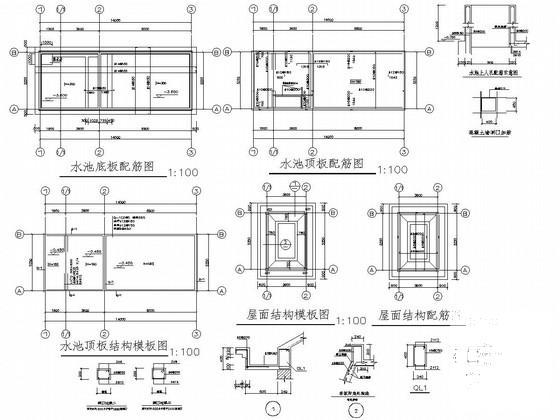

结构图包括： 结构设计说明 ，水池底板、顶板配筋图，模板图，共计2张图。

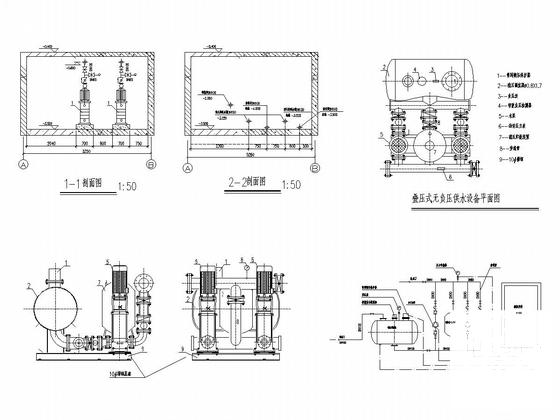

给排水图包括：设计施工说明，水泵房 水池 平面布置图 ，叠压式无负压供水设备平面图，叠压式无负压供水设备原理图，3张图。

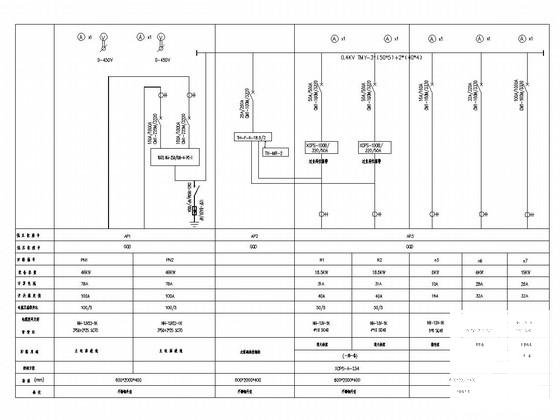

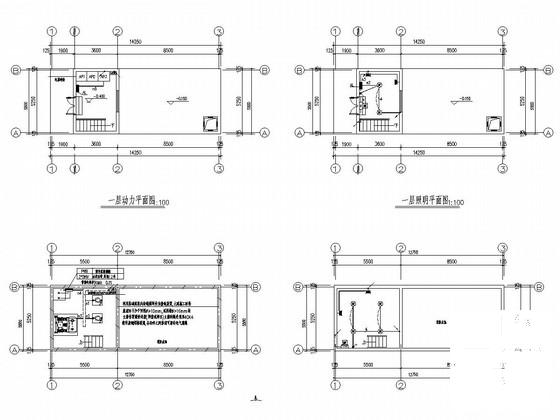

电气图包括： 电气设计 说明，地下动力平面图，一层 照明平面图 ，原理图，共计3张图。
