给水泵房_中水泵房详施工大样图dwg格式CAD版本

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为给水泵房_中水泵房详图CAD版本

（全套资料点击 [北京]高层综合建筑给排水施工图2020_附节点详图 ）

设计说明:

1.管道支架采用弹性吊架.弹性托架或弹性支架.弹性吊架安装见"国标"95SS658.

2.水箱爬梯及固定件加工.安装见"国标"96S821-5/1-1<<铁梯大样图>>.

3.水位标尺参见"国标"S318/9-9.

4.水池通气管参见"国标"03S403<<钢制零件>>.

5.水泵基础应以实际到货的水泵底座尺寸预埋地脚螺栓.

6.图中通气管、放空管及溢流管的出口均用16目防虫网包扎.

7.水箱人孔应加锁.

8.生活加压给水的水质必须满足《生活饮用水卫生标准》GB5749，《二次供水工程技术规程》CJJ140-2010等国家现行规范要求。

9.水箱材质为SUS304不锈钢，水箱内爬梯材质为食品级不锈钢的内爬梯。

10.水池及水箱现场水位及溢流报警水位应远传至中央控制室。

11.水箱间环境温度由暖通专业保证5℃以上室温。

内容展示：

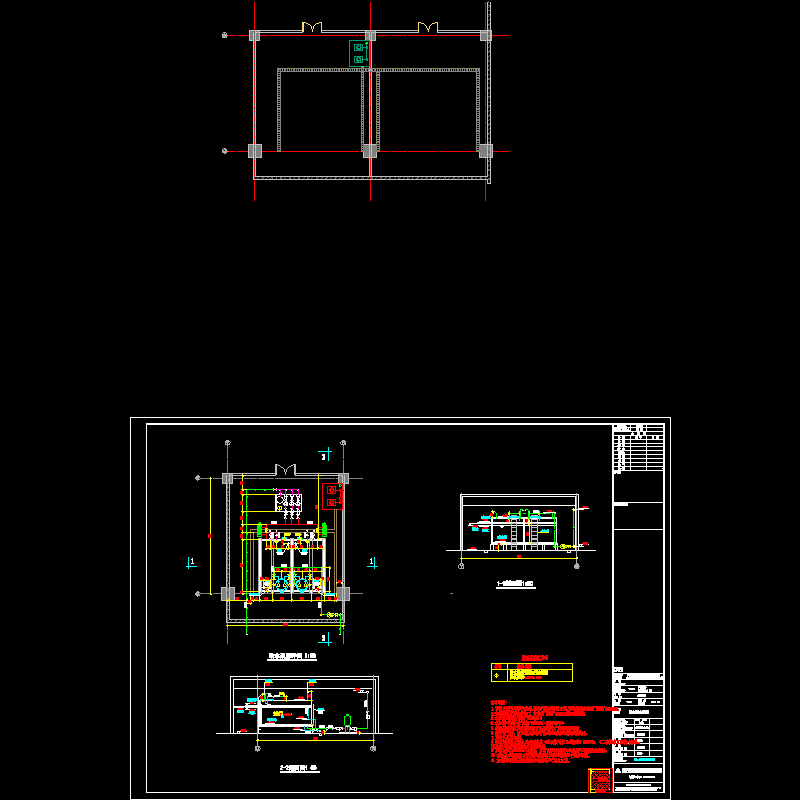

水泵房详图

中水泵房详图

给水泵房详图

2-2剖面图

中水泵房详图

1-1剖面

2-2剖面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
