仓库水泵房建筑结构CAD施工图纸（2.2米*4.5米）
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构,钢筋混凝土结构
- 钢筋混凝土结构：其他结构
- 基础形式 ：毛石基础
- 参考图纸：2张
- 设计年代：近代
附件详情
广州某仓库水泵房建筑结构图
该资料为：广州某仓库水泵房建筑结构图
结构尺寸为：2.2米*4.5米
该资料包含：建筑平面图、建筑立面图、建筑剖面图、门窗表、基础详图、单轨吊预埋件详图、梁配筋图、结构平面图、底板配筋图、不锈钢水箱地基层结构平面图、断面配筋图共两张图纸。
2
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

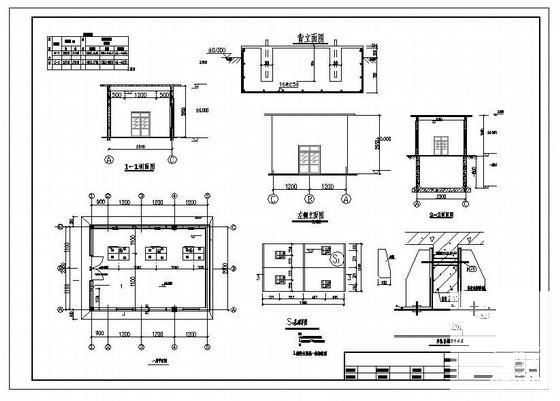

水泵房建筑施工图 - 1 -

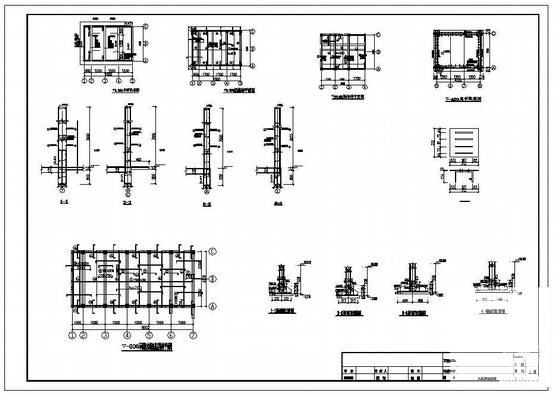

水泵房建筑施工图 - 2
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-26
- 评论次数：0
- 浏览次数：0
- 文件大小：0.39 MB
- 收藏次数：0
-
文件名称：
附件-995877795688786555985.rar
水泵房建筑施工图下载
