12000平米7层检察院办公楼空调方案设计CAD图纸
- 设计阶段：方案设计
- 出图时间：近代
- 设计内容：中央空调
- CAD版本：CAD2000
- 参考图纸：20张
- 建筑设计面积：12000平方米
- 建筑地上层数：7层
- 冷热源方式：热泵式机组
附件详情
该大楼共计七层，包括办公室、会议室、活动室及其他辅助用房，总建筑面积约12000m2.
一至七层水源热泵空调设计及新、排风设计，不含防排烟设计及一层的询问室、消防控制室、弱电机房等的分体空调设计。中央空调采用分散式水源热泵系统。夏季由置于屋顶的冷却塔为空调系统提供37/32℃的冷却水，冬季由电热水机组作为辅助热源通过板式换热器向系统补热。一至七层空调区采用分体暗装水源热泵机组
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

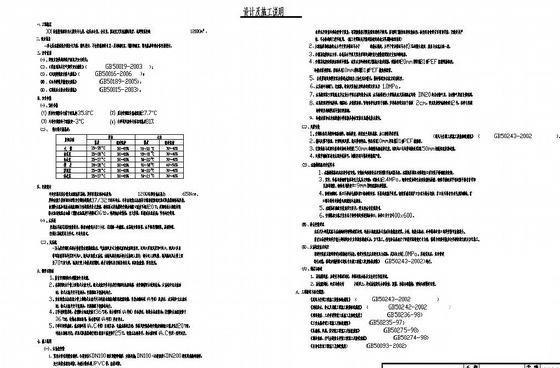

办公楼空调设计图纸 - 1 -

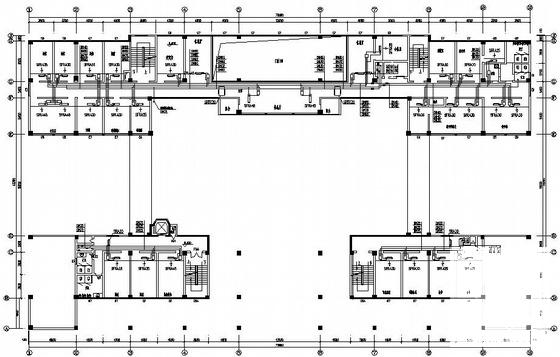

办公楼空调设计图纸 - 2 -

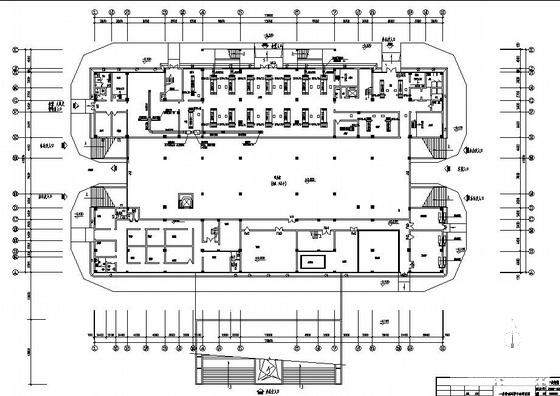

办公楼空调设计图纸 - 3 -

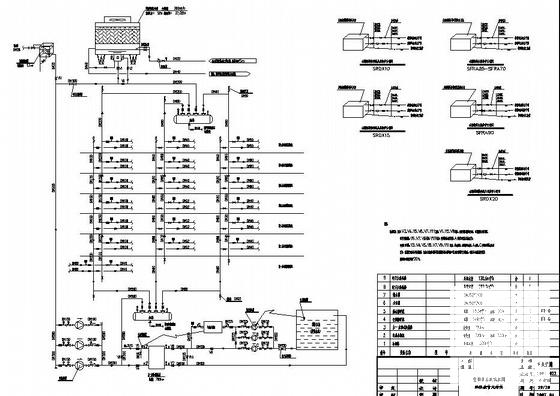

办公楼空调设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
