5层商务楼电气施工CAD图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 参考图纸:28张
  • 负荷等级:二级
  • 防雷等级:第三类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 强电 设计:配变电所,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,有线电视和卫星接收系统

附件详情

该项目为一栋新建多层商业建筑;消防用电为二级负荷,其余用电负荷等级为三级。
强电:包括本楼的照明、防雷及接地系统设计;应甲方要求,本轻纺城35KV/10KV变配电所、总体外线由当地供电部门负责设计;该资料为单体内部设计,10KV/380V变电所另行设计。
弱电:包括信息通讯、双向有线电视系统预埋管设计,火灾自动报警系统设计,不包括弱电总体外线设计。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

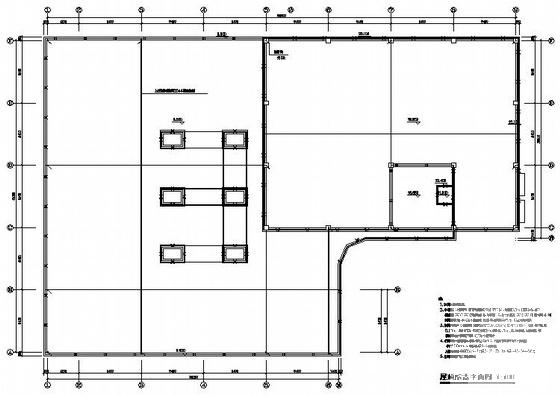

  • 楼电气施工图纸 - 1
    楼电气施工图纸 - 1

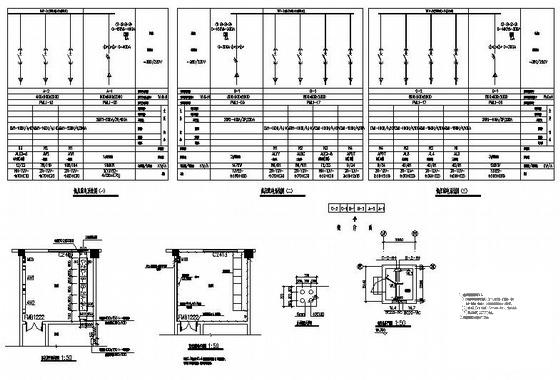

  • 楼电气施工图纸 - 2
    楼电气施工图纸 - 2

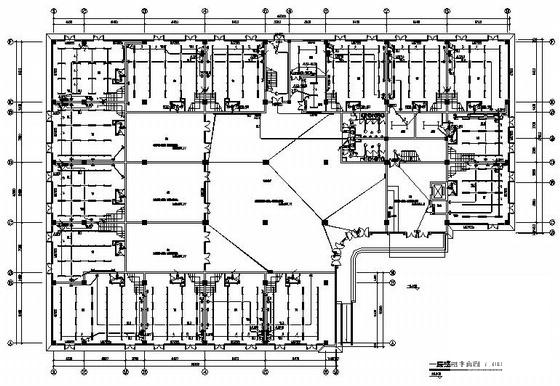

  • 楼电气施工图纸 - 3
    楼电气施工图纸 - 3

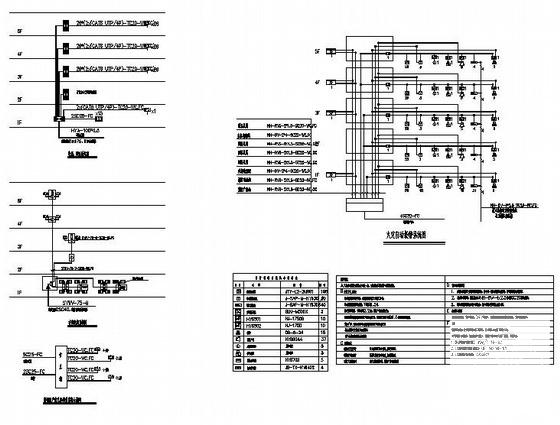

  • 楼电气施工图纸 - 4
    楼电气施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
