一份6层商务楼给排水CAD施工图纸

[复制链接]

0

主题

0

帖子

1217

积分

超级版主

Rank: 8Rank: 8

积分
1217
发表于 2020-3-1 13:44:22 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:84153平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:51张
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水方式:市政供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:3年
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 项目所在地:浙江

附件详情

  • 一层平面图
  • 二层平面图
  • 三层平面图
  • 四层平面图
  • 五层平面图
  • 六层平面图
  • 负一层平面图
  • 给排水管道系统图
  • 喷淋管道系统图
  • 消火栓管道系统图
  • 总平面图

附件详情

该资料为浙江某商务楼给排水施工图纸。
项目概要:该工程建筑基地面积4.24hm2,总建筑面积84153m2。为商务办公用房,办公楼地下部分设置一层机动停车库,建筑面积17937m2;地上部分6层,设置商务办公、营业厅等业务用房。地上6层,地下1层。
设计范围:给水系统(水源为市政自来水,分为两个区)、热水系统、排水系统(室内污废水合流,室外雨污水分流)、雨水系统(设计重现期为3年)、自动喷淋灭火系统、室内消火栓系统(20L/s)、室外消火栓系统(20L/s)、建筑灭火器配置。
共51张图。

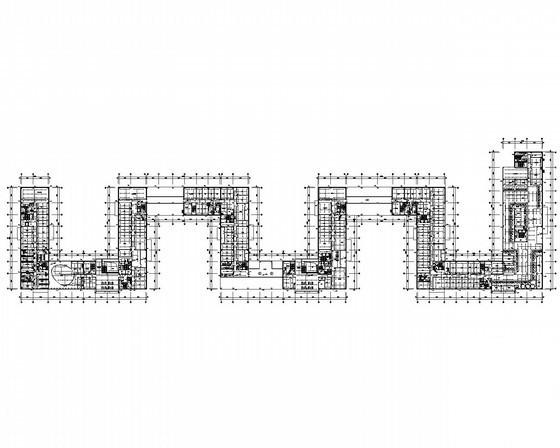

2F平面图

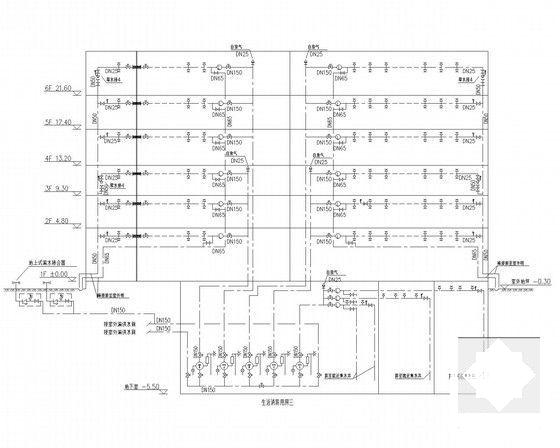

喷淋系统原理图(一)

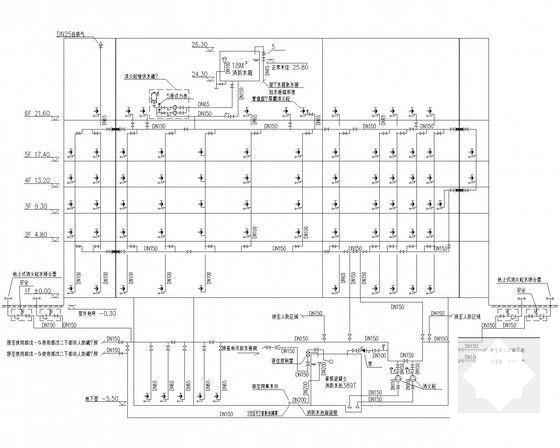

消火栓系统原理图(一)

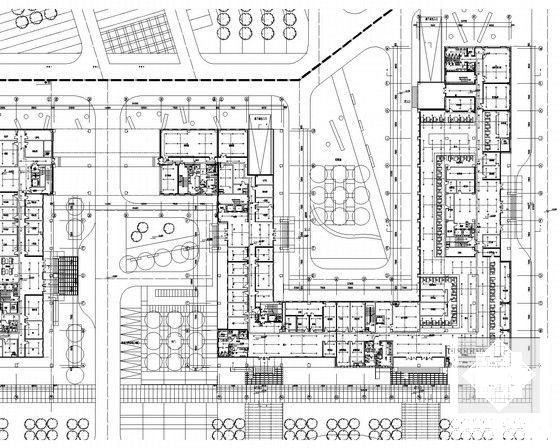

一层分段三消防平面图

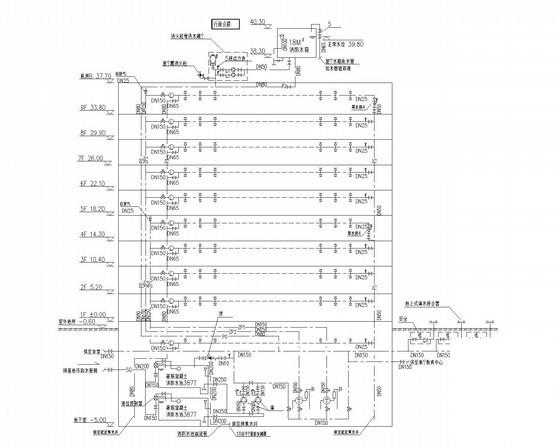

自动喷淋系统原理图(三)

一层分段三给排水平面图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-1 13:44:22上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0fsfw0f0c0cdf12c.rar

7.22 MB

下载  售价: 100 积分    赚积分
