一份4层桩基础框架雨润商务楼结构CAD施工图纸(预应力管桩)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 参考图纸：26张
• 设计年代：近代

附件详情

该资料包含结构设计总说明、预应力管桩设计说明、承台布置图 、柱配筋图、梁板配筋图、顶梁板配筋图、后浇带构造等共26张图。

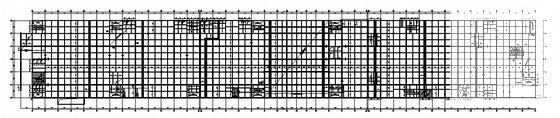

第 1 张图
