建筑类别：工业建筑
-
建筑高度类型：多层建筑
-
建筑地上层数：5层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：乙级
-
抗震设防烈度：7度抗震
-
风压：0.55kN/平方米
-
参考图纸：19张
-
设计年代：近代
附件详情
该项目是广东某框架结构材料产业园项目，结构安全等级二级，基础设计等级乙级，抗震设防烈度为7度，建筑场地类别为Ⅲ类，地基土的液化等级为：严重液化，采用高强预应力桩，桩基设计等级为乙级。
包括：结构设计总说明，预应力混凝土管桩通用说明，基础平面图，柱表，梁配筋平面表示法说明及大样，各层梁钢筋图，各层板钢筋图，天面梁、板钢筋图，梯屋面及构架梁钢筋图，梯表等共计19张图。
3月。

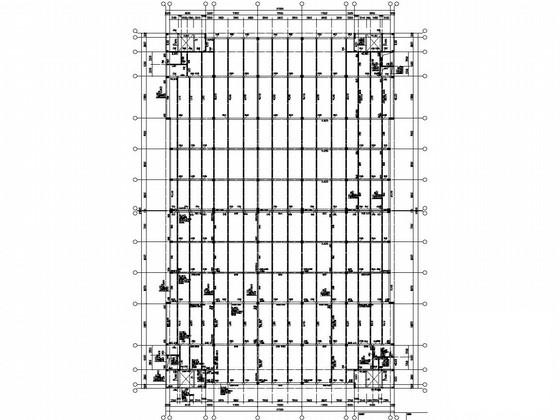

二层梁钢筋图

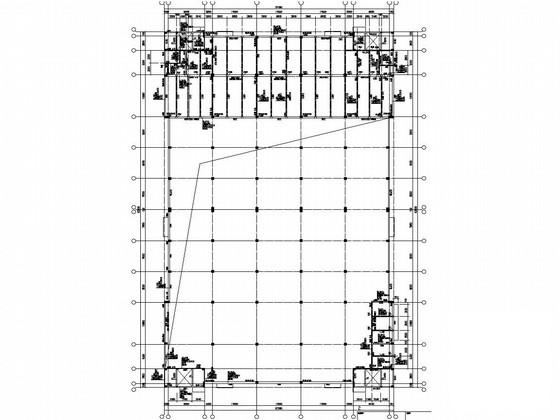

三层梁钢筋图
梯屋面及构架梁钢筋图

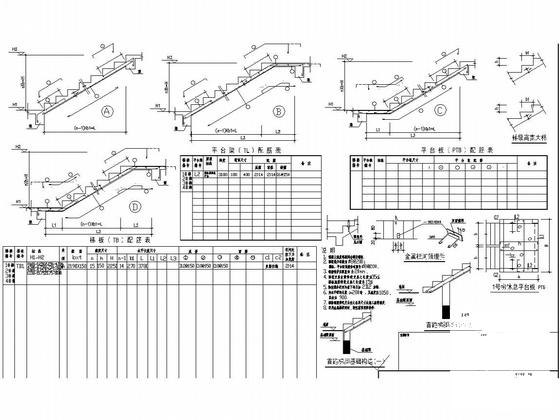

楼梯详图

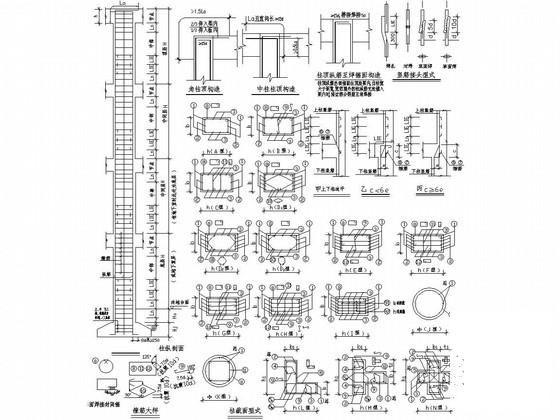

柱详图

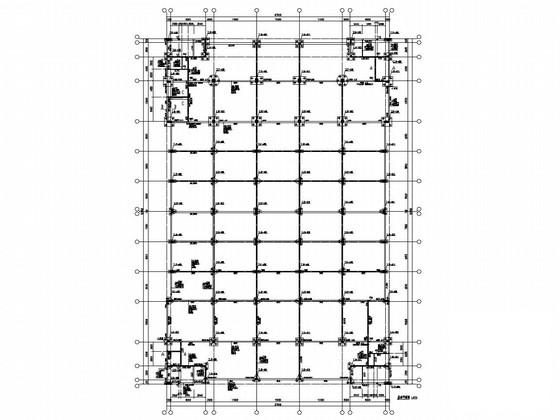

第 1 张图
第 2 张图
第 3 张图

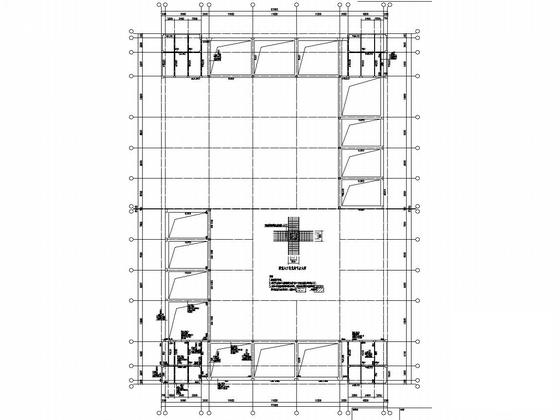

第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
