污水处理工程结构施工CAD图纸
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 参考图纸：19张
附件详情
废水处理工程、调节组池底平面结构图、混凝土墙底部及侧部腋角详图、顶平面结构图、梁水平加腋纵筋钢筋锚固示意图、基础平面结构图、预埋、预留平面图、设备基础平面图共19张图纸。

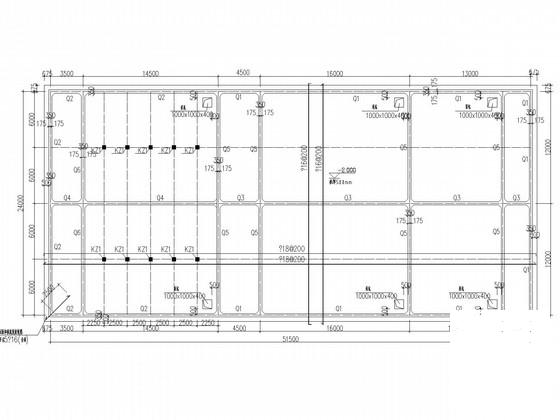

基础平面结构图
标高-0.500平面结构图
泵坑详图

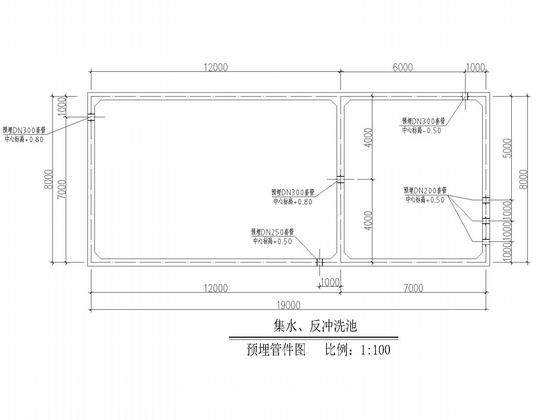

集水、反冲洗池
BYSB-plus反应器基础
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

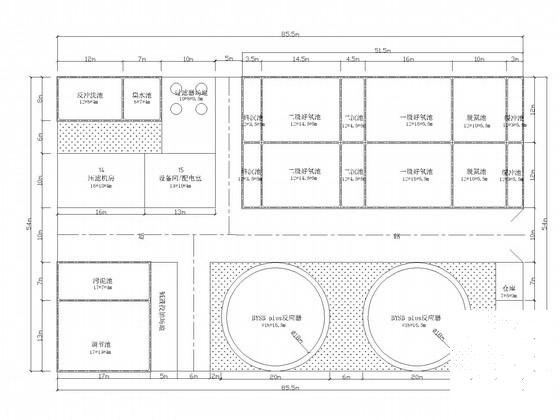

污水处理施工图纸 - 1 -
污水处理施工图纸 - 2 -
污水处理施工图纸 - 3 -
污水处理施工图纸 - 4 -
污水处理施工图纸 - 5 -
污水处理施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
