12181平米7层小酒店采暖平面设计CAD施工图纸
- 设计详细说明：有
- 建筑类别：办公,酒店,餐饮
- 建筑高度类型：高层建筑
- 建筑设计面积：12181平方米
- 建筑地上层数：7层
- 图纸设计深度：施工图
- 参考图纸：20张
- 设计内容：空调,采暖,防排烟,其它
- 空调系统：空气-水系统
- 采暖系统：散热器供暖,热水辐射
- 水系统：同程式
- 送风方式：散流器送风
- 项目所在地：山西
附件详情
本图为大楼的西区办公部分的采暖系统设计,东区宾馆部分的空调，防排烟系统设计．该项目采用低温热水供暖系统,供水温度85°c,回水温度60°c.热媒来自能源机房.客房，办公室空调采用风机盘管加新风系统 ,风机盘管卧式暗装于房间吊顶内 .>.大堂,多功能厅，餐厅，大会议室，地下室空调系统为新风机组,风机盘管相结合单风道低速送风系统 ,气流组织为上送上回式 ,送风口为方型散流器 ,回风口为双层百叶风口或散流器.水系统 : 水系统为同程式, 夏季提供冷水. 冬季提供热水至各盘管.
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

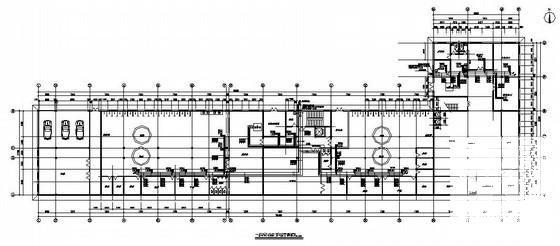

酒店平面设计图纸 - 1 -

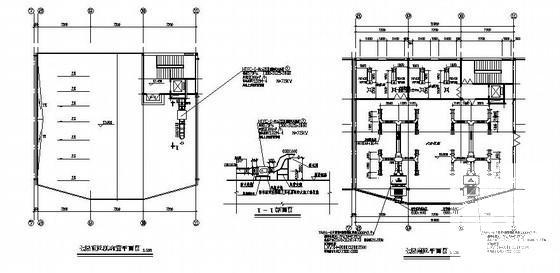

酒店平面设计图纸 - 2 -

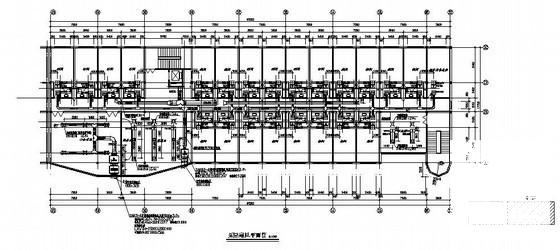

酒店平面设计图纸 - 3 -

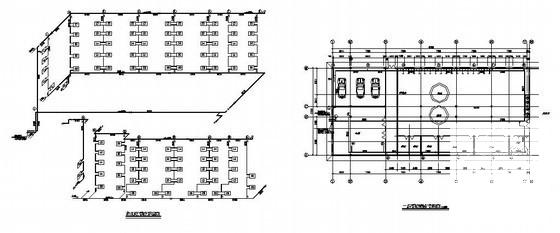

酒店平面设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-05
- 评论次数：0
- 浏览次数：0
- 文件大小：2.8 MB
- 收藏次数：0
-
文件名称：
附件-995858658957577575955.rar
