29750平米6层公共教学楼采暖设计施工CAD图纸
- 建筑类别：文化建筑
- 建筑类型：多层建筑
- 建筑设计面积：29750平方米
- 建筑高度：22.65m
- 地上楼层：6
- 地下室：无
- 设计阶段：施工图设计
- 设计内容：通风,采暖
- 设计详细说明：有,施工安装要求
- 冷热源：能源塔
- 采暖系统：散热器热水
- 参考图纸：20张以下
- 设计年代：近代
附件详情
- 设计与施工说明
- 主要设备材料表

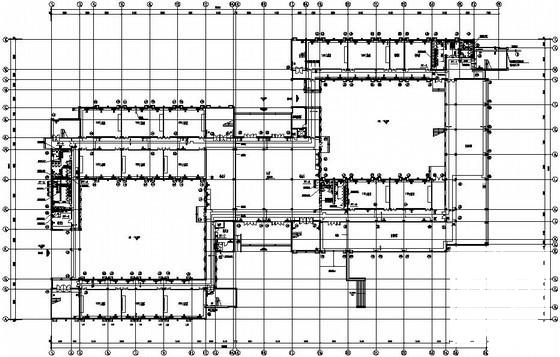

- 采暖平面
- 通风平面
- 采暖系统图
- 排风系统图
附件详情
该工程为山东省济南市某大学公共教学楼，该教学楼为六层多层建筑，建筑总高度为22.65米，总建筑面积为29750平方米。
设计内容：该教学楼的室内采暖设计；公共卫生间排风系统设计。
采暖系统：采暖系统热源由热交换中心供给，供回水温度为95℃/70℃；系统采用单管上供下回顺序式机械循环同程系统，供水水平干管布置在六层吊顶内，回水水平干管布置在一层吊顶和管沟内定压膨胀罐均设于热交换站；散热器选用四柱760型铸铁散热器，各组散热器上设有自动跑风门……
，图纸共12张。

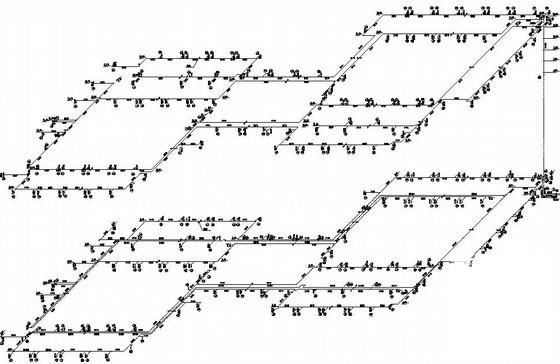

采暖系统图

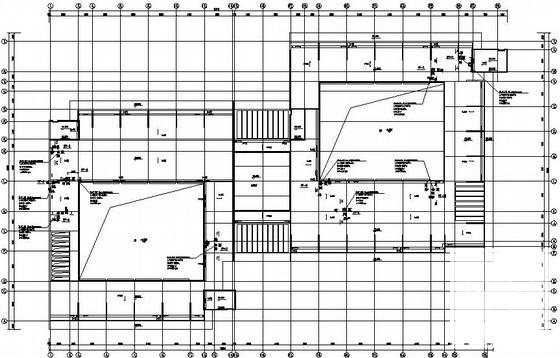

屋顶通风平面
排风系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
公共教学楼 - 1 -
公共教学楼 - 2 -
公共教学楼 - 3 -
公共教学楼 - 4
以上是部分截图，请下载附件后查看完整高清内容
