公司地上5层框架结构办公楼毕业设计方案CAD施工图纸

附件详情

浙江某公司办公楼毕业设计图纸
该资料为：浙江某公司办公楼毕业设计图纸
建筑设计结构形式：钢筋混凝土框架结构
建筑高度：23.95m，地上五层
抗震设防烈度：6度
结构设计使用年限：50年
基本风压：0.60KN/平方米
基本雪压：0.35KN/平方米
该项目采用预应力管桩
内容包括：

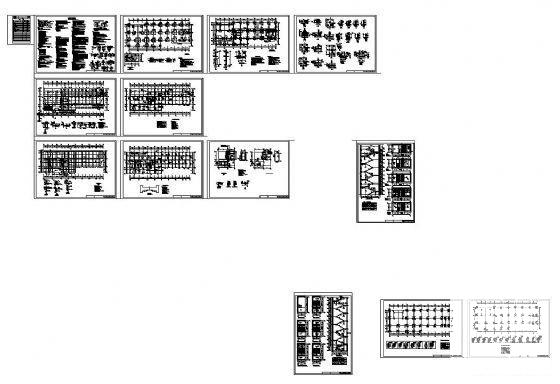

1.图纸：

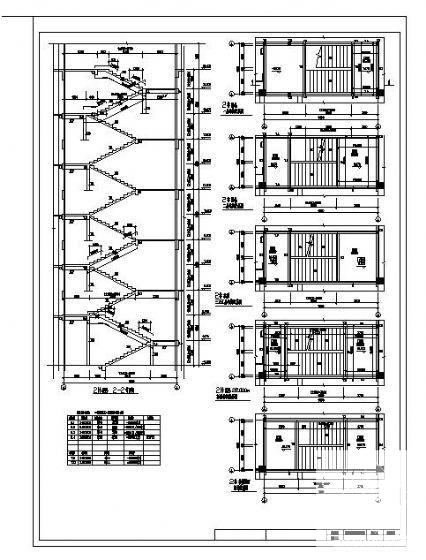

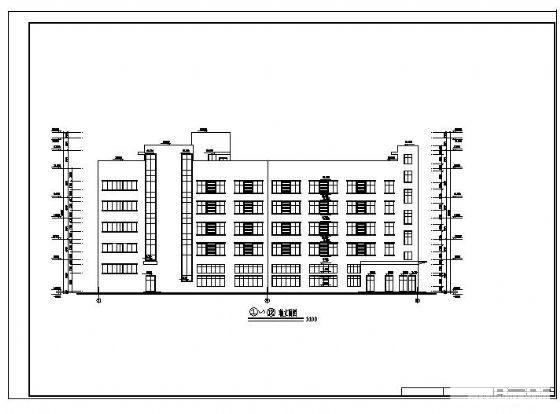

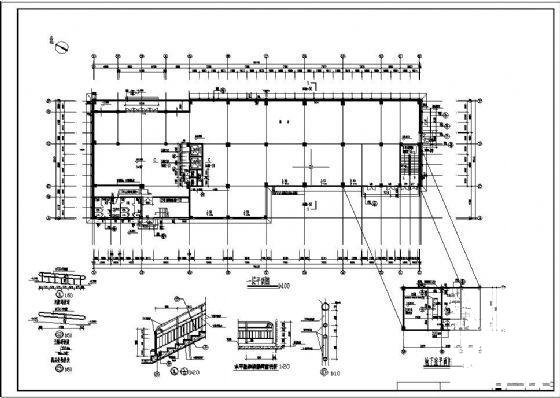

建筑图：门窗表、资料目录、建筑设计说明、各层平面图、屋面平面图、楼梯屋面平面图、立面图、剖面图、 楼梯详图 、卫生间平面详图共10张图纸；
结构图：结构设计总说明、桩位图、承台 平面布置图 、承台详图、柱定位及配筋图、各层板配筋图、各层梁平法施工图、屋面板配筋图、顶层梁平法施工图、楼梯屋面板配筋图、楼梯顶梁平法施工图、楼梯详图共13张图纸。
