24层办公楼电气消防报警毕业设计方案_CAD图纸

资料简介
赚取积分

建筑类别：办公
建筑高度类型：高层建筑
建筑设计结构形式：其他结构
建筑设计面积：30000平方米
建筑地上层数：24层
建筑地下层数：2层
图纸设计深度：扩初图
图纸设计格式：CAD2000
设计年代：近代
强电设计：电气照明,建筑物防雷,接地安全
弱电设计：综合布线系统

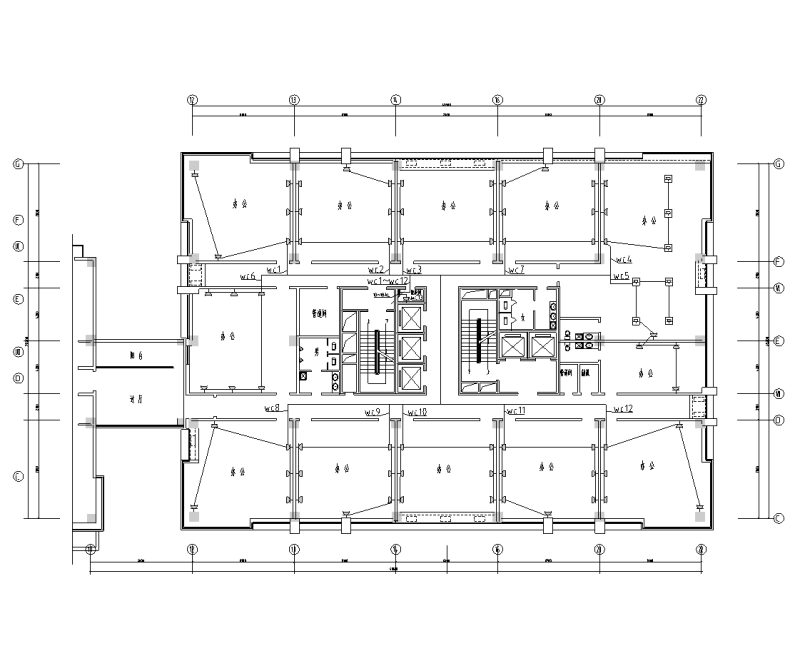

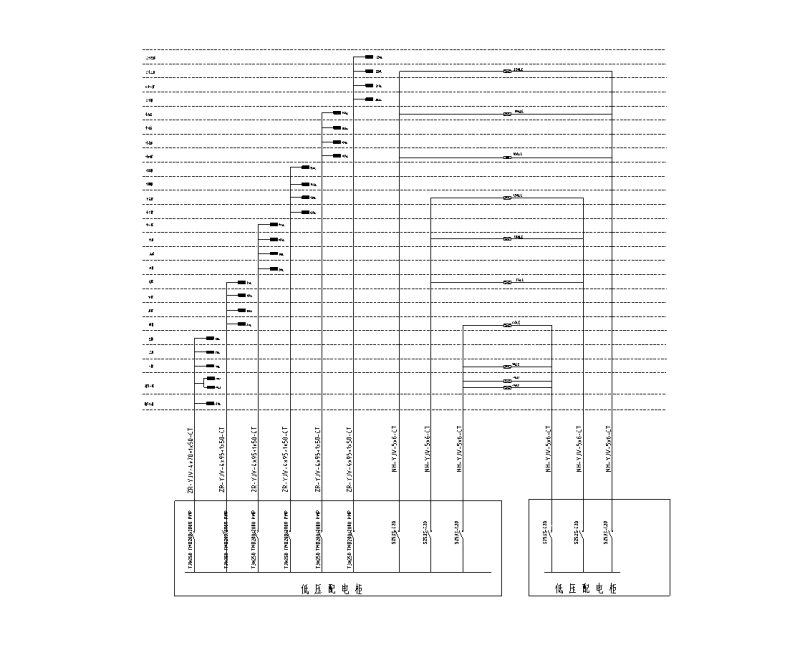

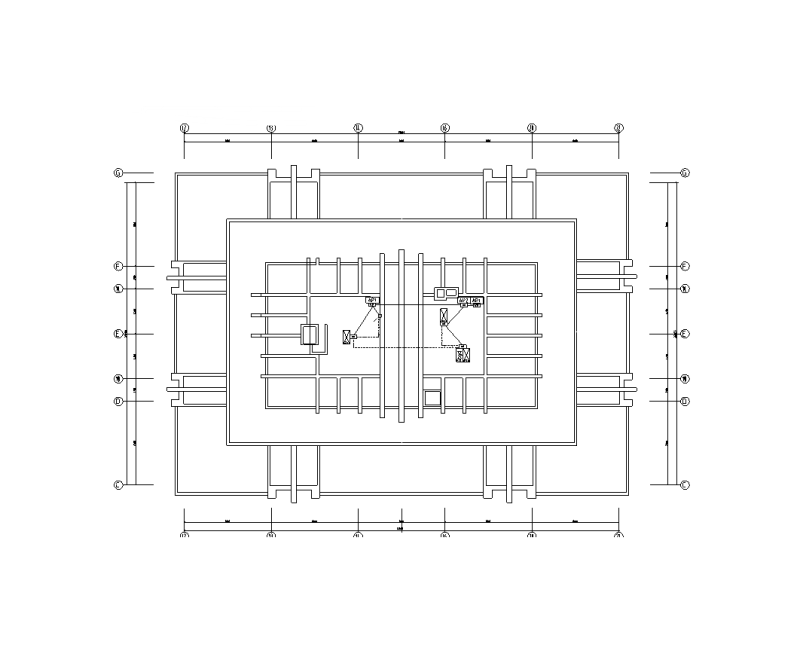

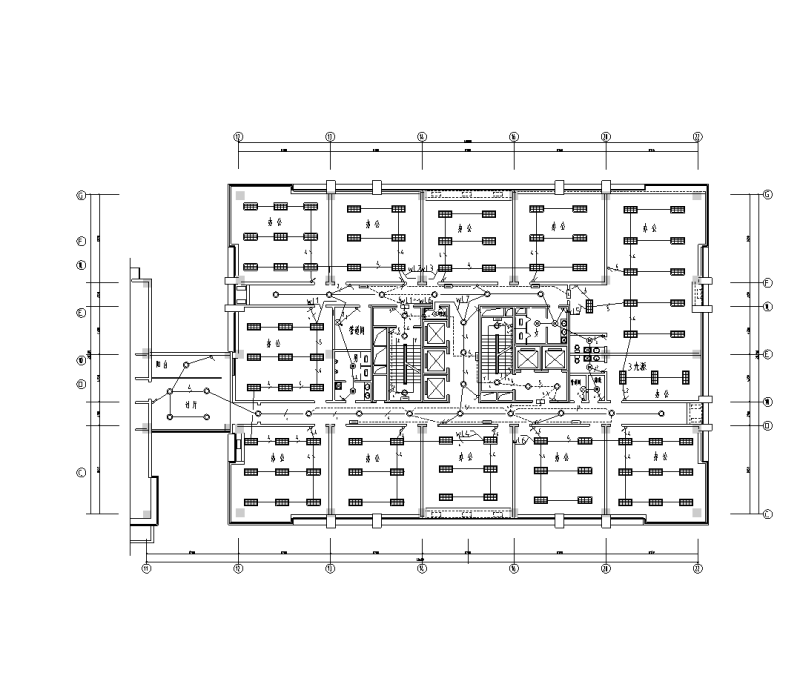

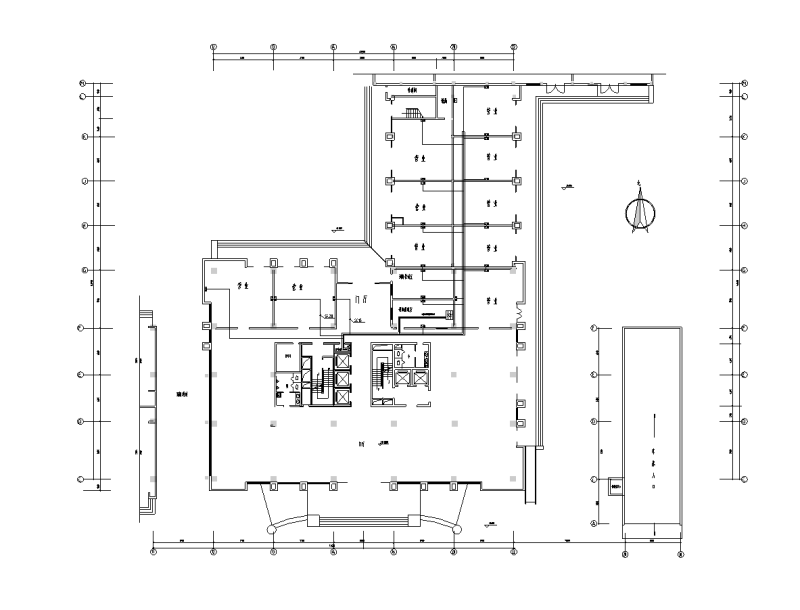

该附件二十四层办公楼电气消防报警系统毕业设计（含图纸）

项目概要

该开发区办公楼是以办公为主，兼有会议、机房、地下车库为一体的综合性建筑，该建筑地下2层，地上24层。-2F主要水池、泵房、制冷机房等，层高3.3m；-1F主要为地下停车场、高低压配电室，层高3.3m；1F主要为门厅、营业用房、消防控制室等，层高4.5m，吊顶离楼板距离为1.0m；2F主要为办公室、门厅上空等，层高3.3m；3F主要为办公室、会议室，层高3.3m；4F～21F主要为办公室，层高为3.3m； 22、23F为开敞办公，层高为3.9m；24F主要为设备用房、水箱间、电梯机房，层高为3.3m。总高度为81m，总建筑面积30000m2。整个建筑除地下室外全部吊顶，除一层外吊顶离楼板距离为0.5m。

大楼设有中央空调、防排烟、水喷淋、消火栓等相关系统。中央空调系统机房设在地下二层，每层设有新风机，并配有电动控制的防火阀；防排烟系统设在疏散楼梯、电梯前室、走廊、大厅，其包括送风及排烟两部分，火灾状态下送风机为楼梯间提供正压送风，排烟口打开排烟机启动；水喷淋系统泵房设在地下一层，各层设有喷头及管网，每层设一个水流指示器；消火栓系统与喷淋系统泵房共用，各层设有消火栓。
