办公楼电气照明及综合布线毕业设计方案_含CAD图纸

  • 建筑类别:办公

  • 建筑高度类型:多层建筑,高层建筑

  • 图纸设计深度:扩初图

  • 设计年代:近代

  • 负荷等级:一级,二级,三级

  • 防雷等级:第一类,第二类,第三类

  • 强电设计:建筑物防雷,接地安全

  • 弱电设计:综合布线系统

该附件为办公楼电气照明及综合布线系统 毕业设计 (含图纸)

摘 要

该项目主要针对某开发区办公楼的电气系统进行了设计。该资料内容包括建筑物的照明及防雷接地系统、综合布线系统、消防报警及联动系统。

照明系统完成了各功能分区的照明光源和灯具的选择,照度的计算,照明负荷的计算,导线的选择和布置,选择了照明配电箱、保护和控制设备,确定了插座的型号和布置方案等;防雷接地的设计包括建筑物防雷等级的确定、避雷措施、避雷网的敷设、引线位置等;综合布线设计主要是对建筑物的网络和语音进行设计,包括设备的选择,位置布置等;消防报警及联动系统根据本建筑物的功能、防火规范、消防控制要求,合理选择火灾探测器、火灾自动报警及消防控制设备。

关键词:照明;防雷接地;综合布线;消防报警及联动

一、建筑项目概要

某开发区办公楼是以办公为主,兼有会议、机房、地下车库为一体的综合性建筑,该建筑地下2层,地上24层。-2F主要水池、泵房、制冷机房等,层高3.3m;-1F主要为地下停车场、高低压配电室,层高3.3m;1F主要为门厅、营业用房、消防控制室等,层高4.5m,吊顶离楼板距离为1.0m;2F主要为办公室、门厅上空等,层高3.3m;3F主要为办公室、会议室,层高3.3m; 4F~21F主要为办公室,层高为3.3m;22、23F为开敞办公,层高为3.9m;24F主要为设备用房、水箱间、电梯机房,层高为3.3m。总高度为81m,总建筑面积3万m2。整个建筑除地下室外全部吊顶,除一层外吊顶离楼板距离为0.5m。

某开发区办公楼设有中央空调、防排烟、水喷淋、消火栓等相关系统。中央空调系统机房设在地下二层,每层设有新风机,并配有电动控制的防火阀;防排烟系统设在疏散楼梯、电梯前室、走廊、大厅,其包括送风及排烟两部分,火灾状态下送风机为楼梯间提供正压送风,排烟口打开排烟机启动;水喷淋系统泵房设在地下一层,各层设有喷头及管网,每层设一水流指示器;消火栓系统与喷淋系统泵房共用,各层设有消火栓。

二、设计范围

  1. 防雷接地系统设计

  2. 建筑物的照明系统设计

  3. 综合布线系统设计

  4. 消防报警及联动控制系统

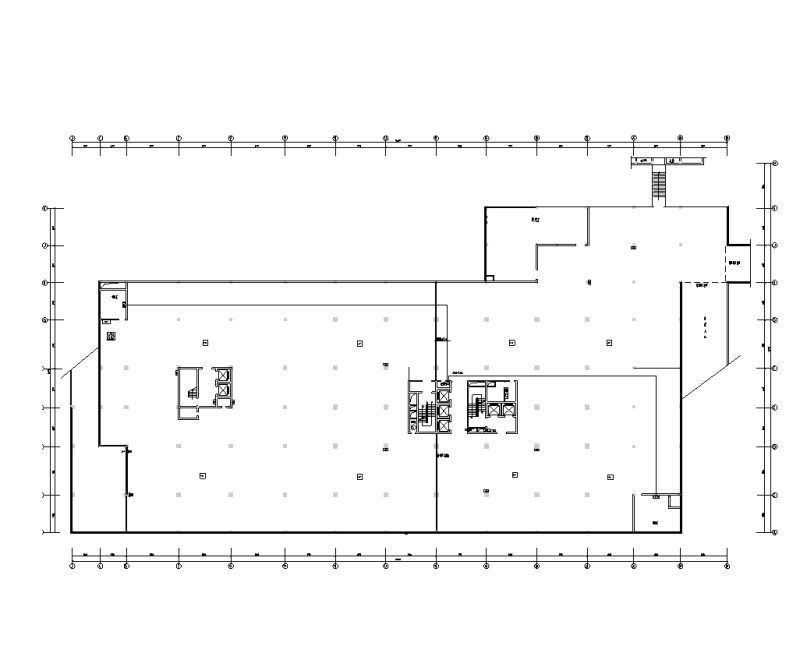

地下一层综合布线平面图

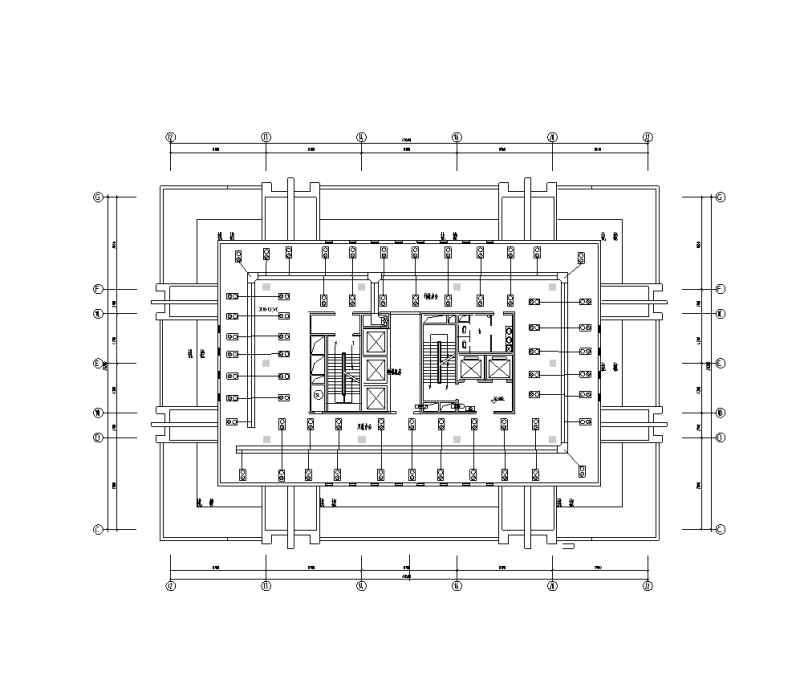

二十三层综合布线平面图

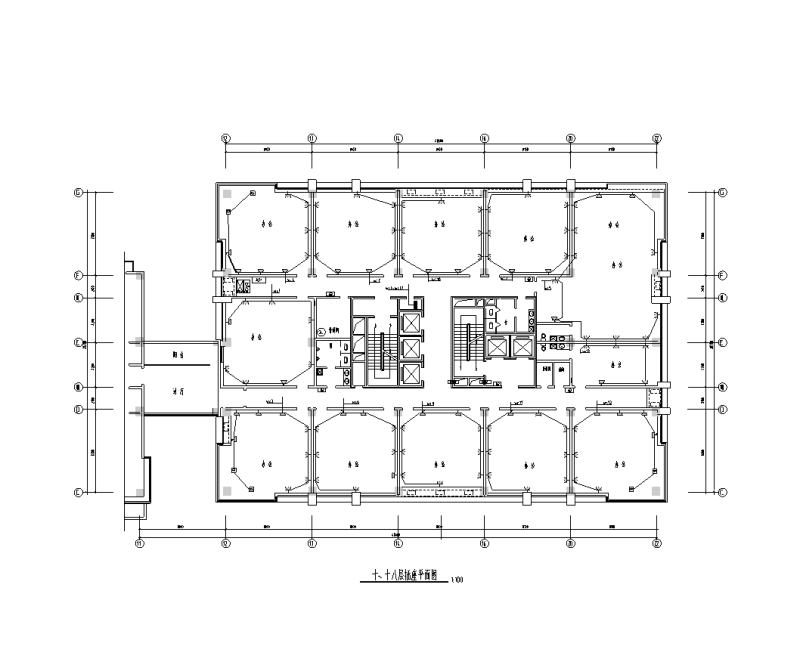

十~十八层插座平面图

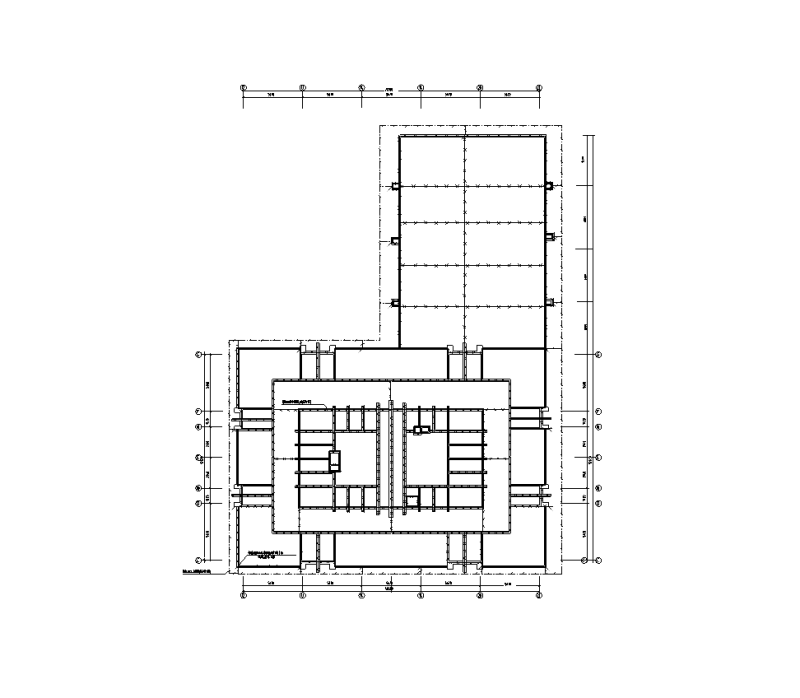

屋顶防雷平面图

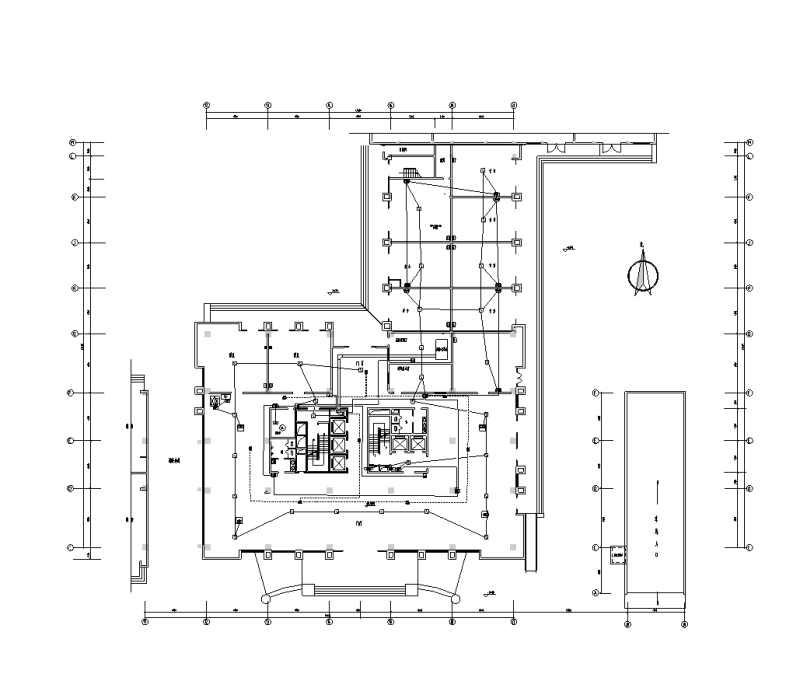

一层消防平面图


消防系统图



以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 综合办公楼毕业设计 - 1
    综合办公楼毕业设计 - 1
  • 综合办公楼毕业设计 - 2
    综合办公楼毕业设计 - 2
  • 综合办公楼毕业设计 - 3
    综合办公楼毕业设计 - 3
  • 综合办公楼毕业设计 - 4
    综合办公楼毕业设计 - 4
  • 综合办公楼毕业设计 - 5
    综合办公楼毕业设计 - 5
  • 综合办公楼毕业设计 - 6
    综合办公楼毕业设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
