24m跨过马路管道桁架结构设计CAD施工图纸,共3张施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 特种结构:其他结构
  • 基础形式 :独立基础
  • 结构最大跨度:24.1m
  • 参考图纸:3张
  • 设计年代:近代

附件详情

两跨24m的过马路空间管桁架,桁架采用下承式,支架住采用混凝土柱。桁架上支撑一根400的水管。
该资料包含:管 结构设计说明 ,24m跨桁架 平面布置图 ,剖面图,支架一、二基础详图,24m跨桁架上弦横梁布置图,剖面图, 节点详图
共3张图纸。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

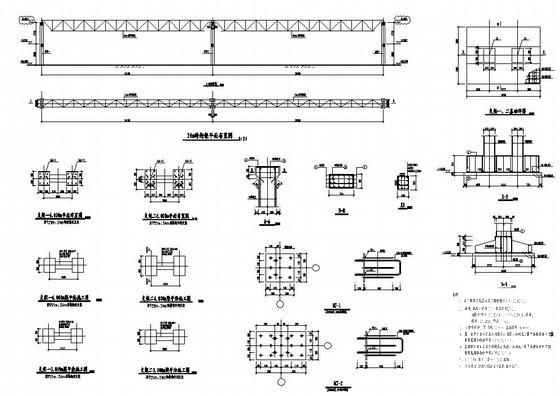

  • 管道桁架施工图 - 1
    管道桁架施工图 - 1

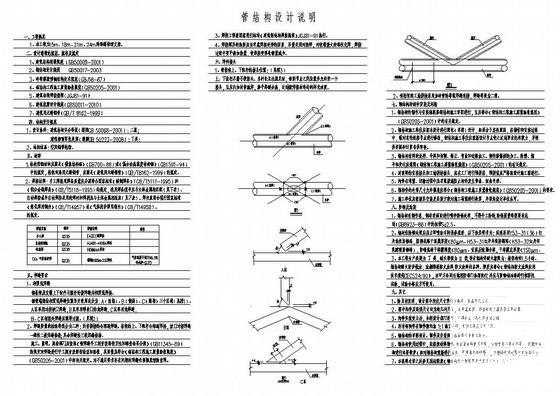

  • 管道桁架施工图 - 2
    管道桁架施工图 - 2

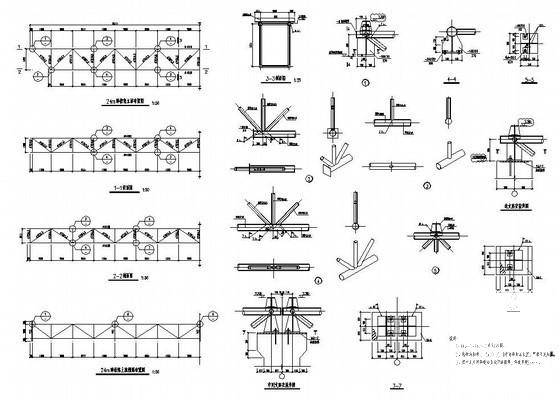

  • 管道桁架施工图 - 3
    管道桁架施工图 - 3
以上是部分截图,请下载附件后查看完整高清内容
