16881平米18层小区给排水CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:16880.62平方米
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:雨水系统,机房排水
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水设备:水池
  • 供水方式:市政供水,分区供水
  • 供水分区:三区
  • 雨水重现期:2年
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):15
  • 大样节点:泵房

附件详情

温州某小区1、2号楼及地下室给排水全套图纸,该项目地上18层,地下1层,总建筑面积16880.62平米,建筑高度54.1米(1号楼),55.5(2号楼),给水系统分三区,排水采用污废合流系统。本图共包括1、2号楼各层平面图及系统图,地下室平面图、原理图等等共21张图纸。

1号楼消火栓及排水系统原理图

2号楼给排水系统原理图

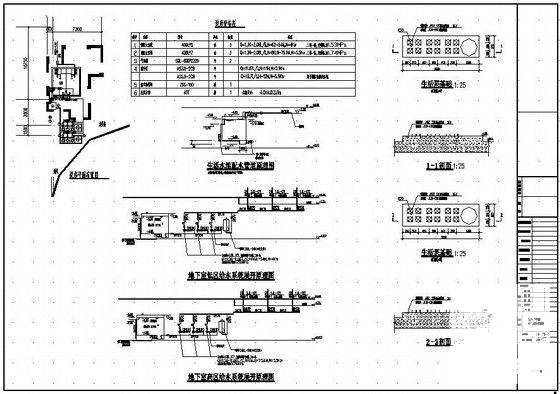

泵房 平面布置图 及给水系统展开原理图

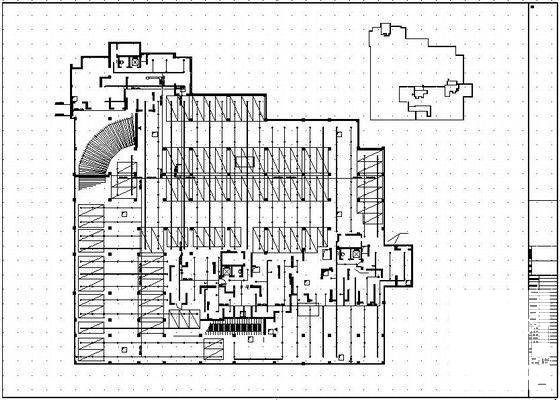

地下室自喷平面图

地下室给排水平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

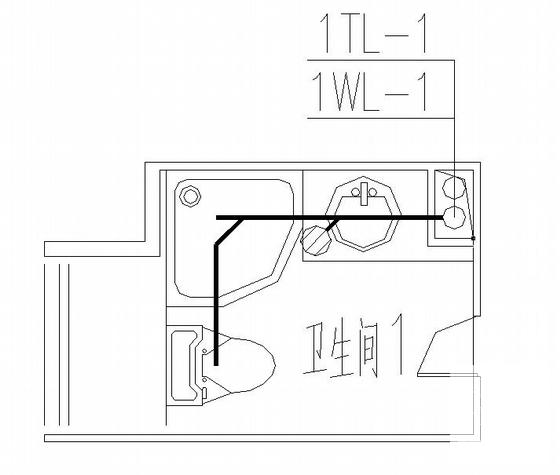

  • 小区给排水施工图 - 1
    小区给排水施工图 - 1
  • 小区给排水施工图 - 2
    小区给排水施工图 - 2

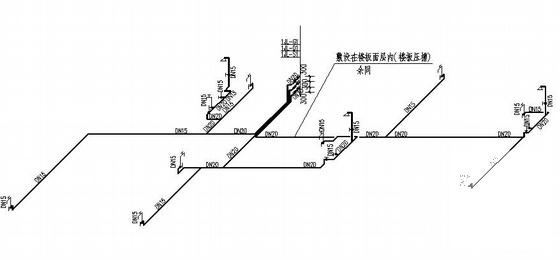

  • 小区给排水施工图 - 3
    小区给排水施工图 - 3

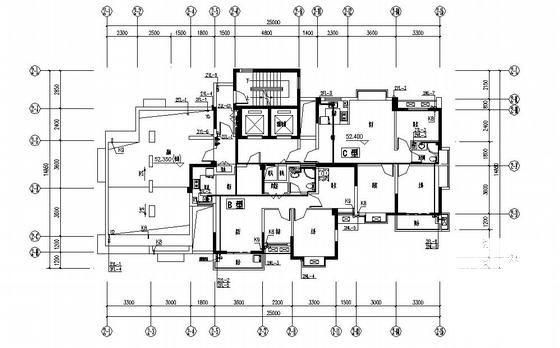

  • 小区给排水施工图 - 4
    小区给排水施工图 - 4
  • 小区给排水施工图 - 5
    小区给排水施工图 - 5
以上是部分截图,请下载附件后查看完整高清内容
