24422平米18层小区给排水施工CAD图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：24421.81平方米
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：14张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统,机房排水
- 供水方式：市政供水,分区供水,无负压供水
- 供水分区：三区
- 火灾危险等级：中危险级Ⅱ级
附件详情
广东某小区给排水施工图，该项目为某国际广场住宅小区由T21、T22栋楼组成，地上层数为17F+1层，设一层地下室。总建筑面积为24421.81平方米，其中地上部分建筑面积为22518.18平方米，地下部分建筑面积为1903.63平方米。
工程为二类高层建筑，耐火等级为一级，六度抗震设防。
给水冷凝水管道系统图
污水废水管道系统图
雨水管道系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

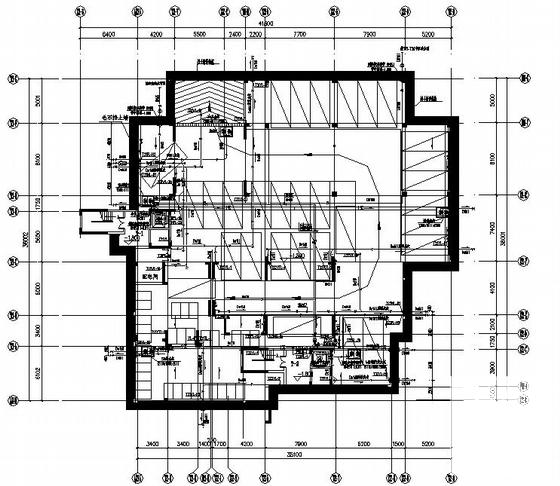

小区给排水图纸 - 1 -

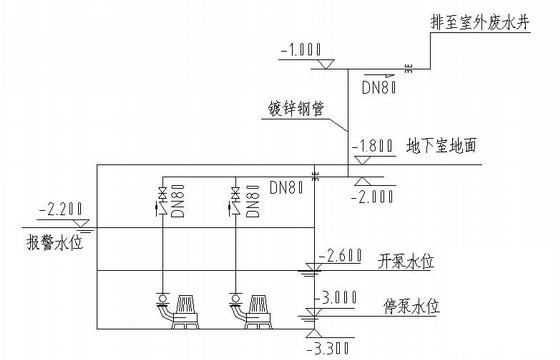

小区给排水图纸 - 2 -

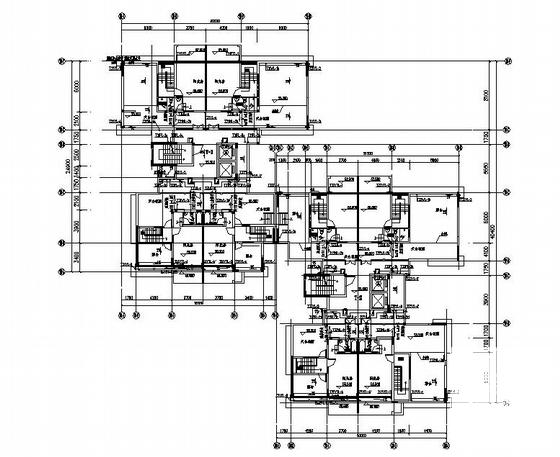

小区给排水图纸 - 3 -

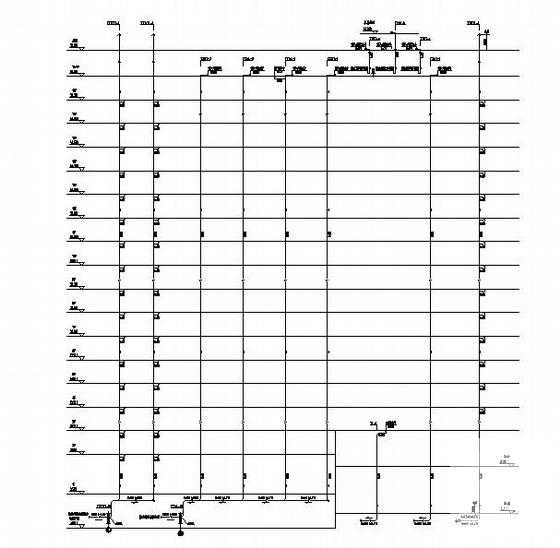

小区给排水图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-03
- 评论次数：0
- 浏览次数：0
- 文件大小：0.98 MB
