3层框架结构职工培训楼考试专用CAD施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:25张
  • 设计年代:近代

附件详情

这份参考资料为某软件职工培训楼考试专用图纸,培训楼地上3层,框架结构,总建筑设计面积:3602.2平方米,基底面积:1166.4平方米,抗震设防烈度为6度,独立基础。
结构专业该资料包含:结构设计总说明,基础平面布置图,柱结构 平面布置图 ,顶梁结构平面图,顶板结构平面图, 楼梯详图 等共计14张图。

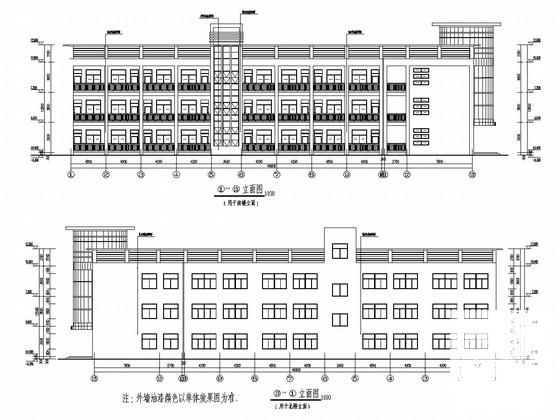

建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,楼梯图等共计11张图。
设计年代:近代4月。

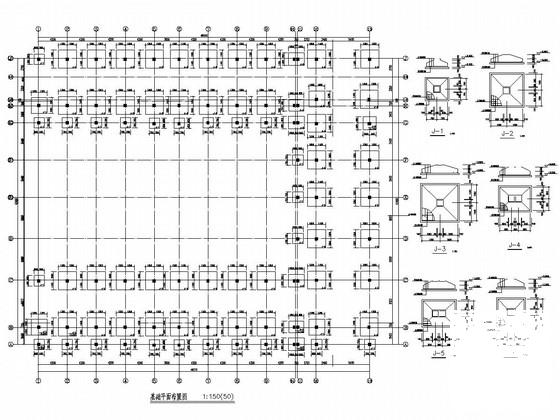

基础平面布置图

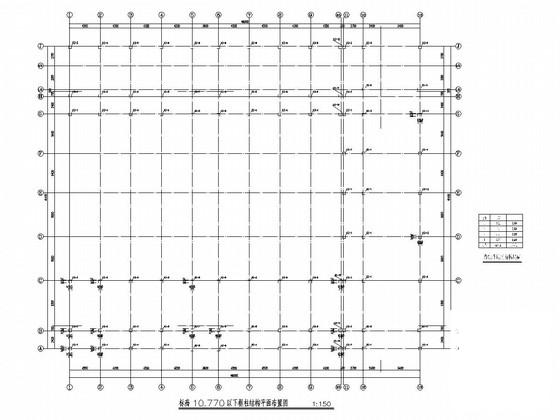

10.770以下框柱结构平面布置图

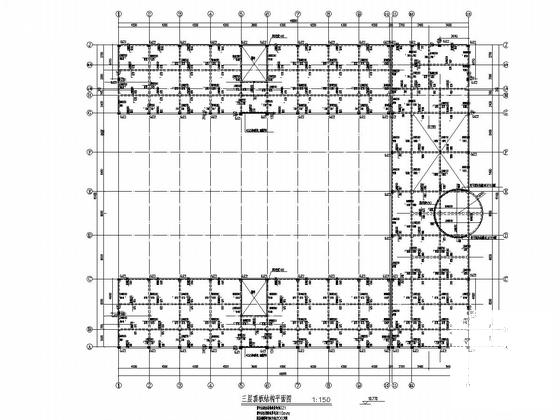

三层顶板结构平面图

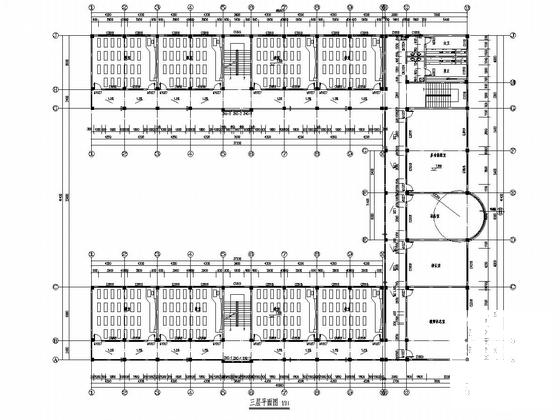

三层平面图

节点详图

二层顶梁结构平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 施工图培训 - 1
    施工图培训 - 1
  • 施工图培训 - 2
    施工图培训 - 2
  • 施工图培训 - 3
    施工图培训 - 3
  • 施工图培训 - 4
    施工图培训 - 4
  • 施工图培训 - 5
    施工图培训 - 5
  • 施工图培训 - 6
    施工图培训 - 6
  • 施工图培训 - 7
    施工图培训 - 7
以上是部分截图,请下载附件后查看完整高清内容
