市职工住宅楼工程电气CAD施工图纸(dwg)

[复制链接]

0

主题

0

帖子

390

积分

超级版主

Rank: 8Rank: 8

积分
390
发表于 2020-8-25 21:47:57 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 设计: ,低压配电,电气照明

附件详情

  • A1,C栋裙房一层到五层各层强电平面图
  • D栋一层强电平面图
  • D栋二层强电平面图
  • D栋水箱间强电平面图
  • 配电箱配电系统图
  • 配电干线图
  • 负二层平面图
  • 负一层
  • 负二层配管平面图
  • 负一层配管平面图

附件详情

本图是重庆市某职工住宅楼工程电气施工图,包括各层的强电平面图、配电平面图、系统图等,共15张图。

2

3

4

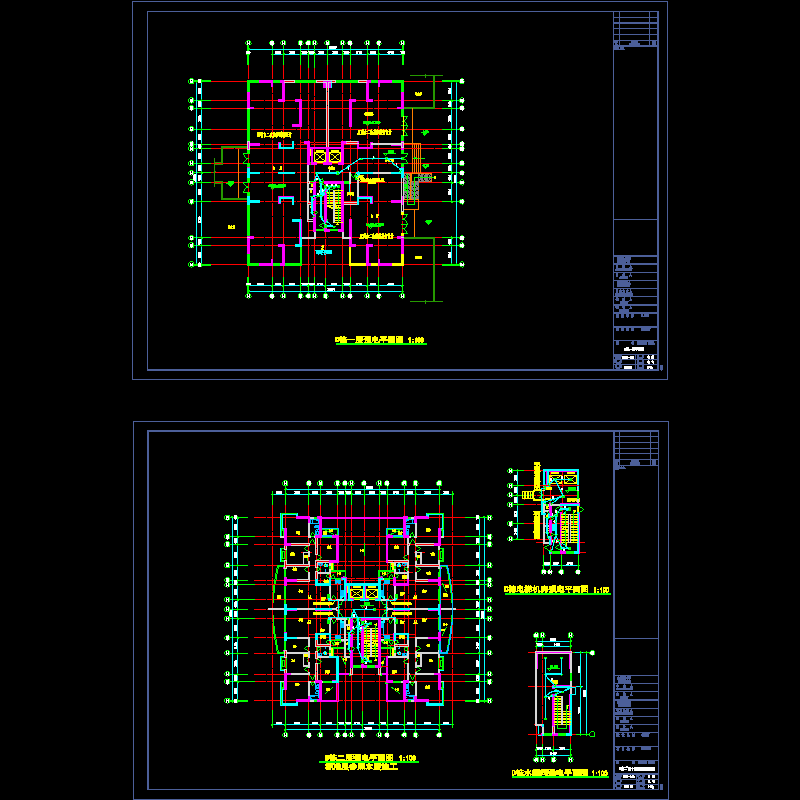

d平面.dwg
d平面.dwg

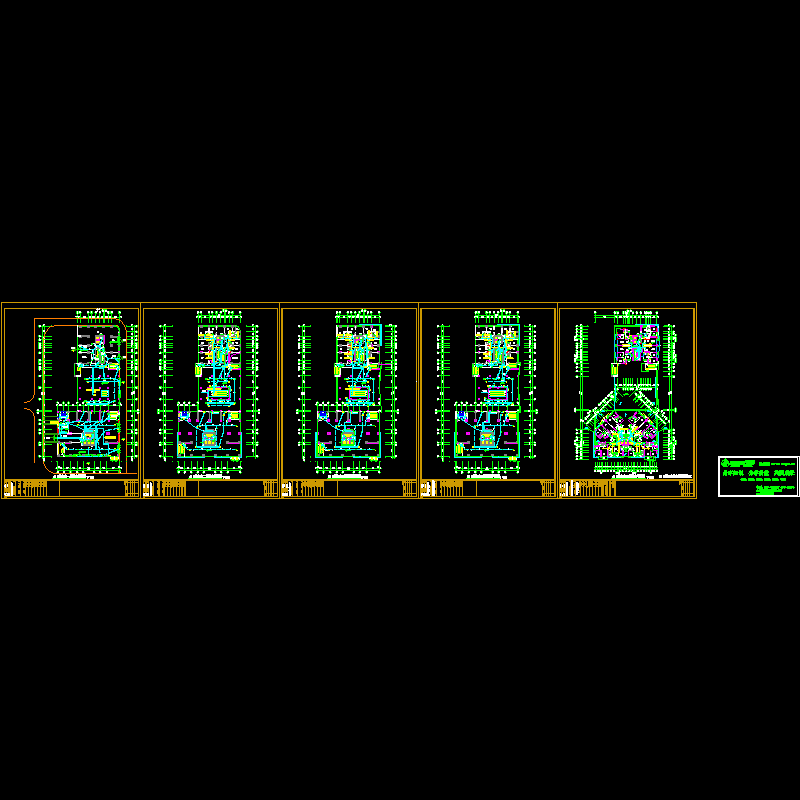

a1,c栋裙房平面图(0708).dwg
a1,c栋裙房平面图(0708).dwg
xtt.dwg
xtt.dwg

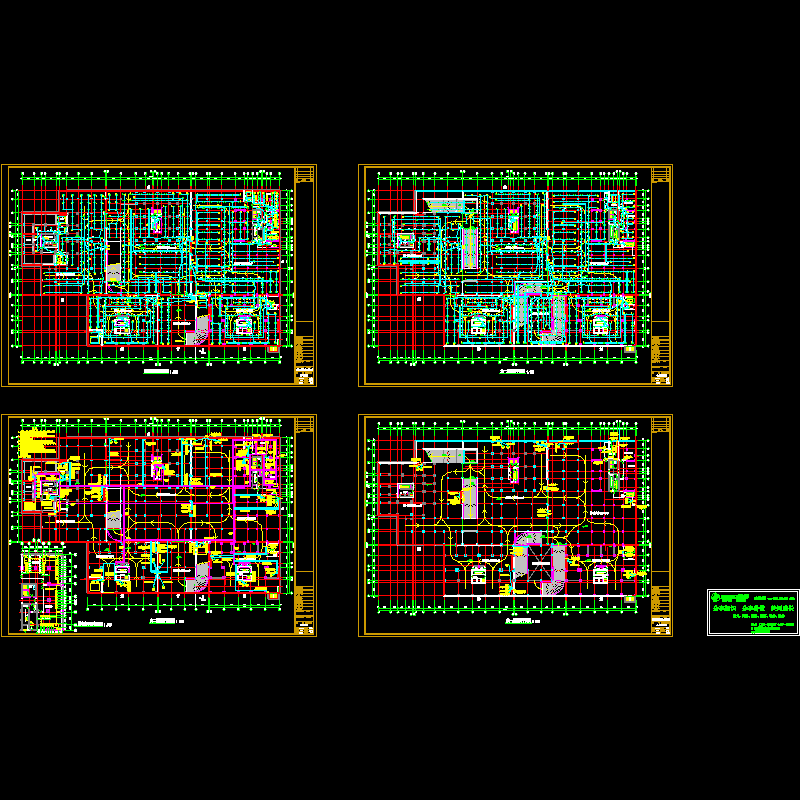

地下层平面(0708).dwg
地下层平面(0708).dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-8-25 21:47:57上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11edec0c2cef2d00ce1sc.rar

2.38 MB

下载  售价: 100 积分    赚积分
