6层职工生活中心电气CAD施工图纸(钢筋混凝土结构)

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,餐饮
• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：5907平方米
• 地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：13张
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：通信系统,有线电视和卫星接收系统

附件详情

该项目为职工活动中心，地上计有六层，一、二层为餐厅等，三～六层为职工宿舍，建筑面积为5907平方米，屋面高22.50米。计算得本建筑预计年雷击次数0.024，按三类防雷建筑设防。
设计范围：电力、照明、 、有线电视系统、电话系统。

2

3

4

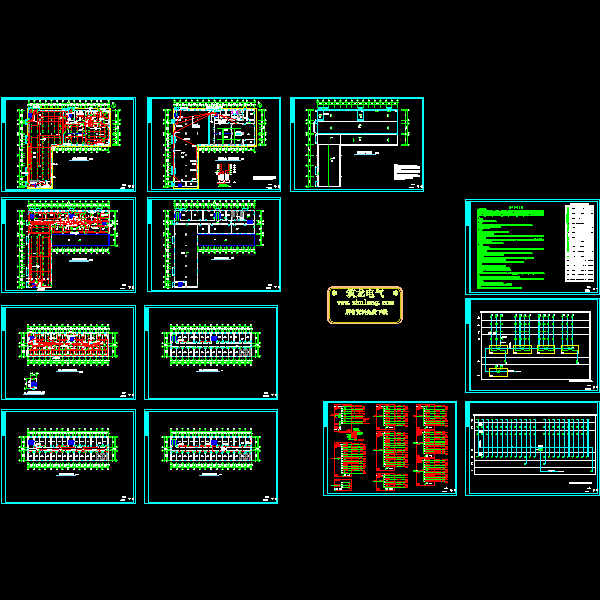

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-4 16:50:42上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
