15层职工宿舍楼建筑CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 图纸设计深度：施工图
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：18218.6平方米
• 建筑高度：48.3m
• 地上层数：15层
• 地下层数：1层
• 地下室建筑设计面积：995平方米
• 地下室功能：车库,设备用房,其他
• 设计效果图：无
• 总户数：91户

附件详情

某十五层职工宿舍楼 建筑施工 图
该项目建筑设计结构形式为框剪结构，地上十五层，地下一层。建筑总高48.3米，总建筑面积18218.6平米。其中地下室995平米，地面以上17233.6平米。共有住宅91套，该项目地下一层为设备房及库房，存储丙类以下物资。一层为商业铺面，二至十五层为职工宿舍。顶层为电梯机房

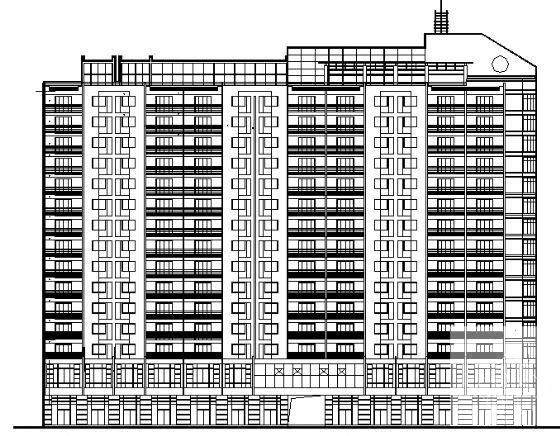

第 1 张图

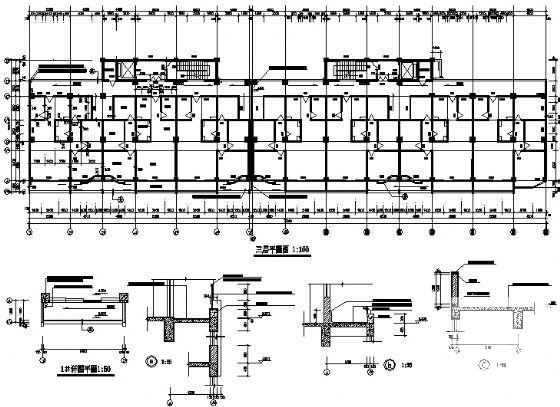

第 2 张图

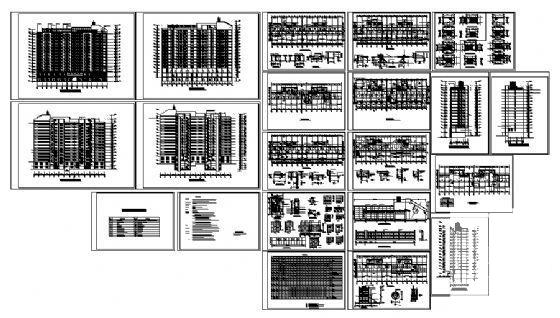

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
