4层工厂职工宿舍楼电气设计施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计年代：近代
- 负荷等级：三级
- 防雷等级：第三类
- 接地方式：TN-C-S
- 强电设计： 供配电系统 ,低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
某工厂职工宿舍电气施工，设计范围包括：配电系统、
照明系统
、
防雷接地
系统、电视系统、电话系统等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

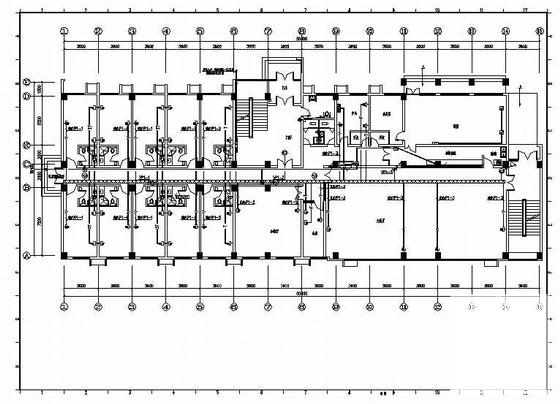

工厂电气设计图纸 - 1 -

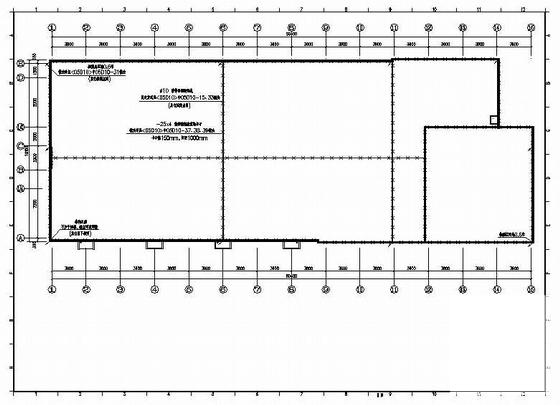

工厂电气设计图纸 - 2 -

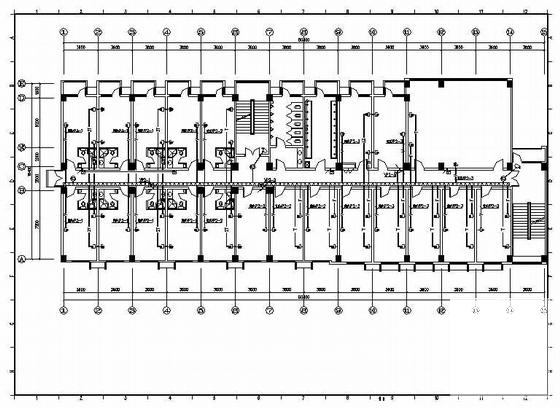

工厂电气设计图纸 - 3 -

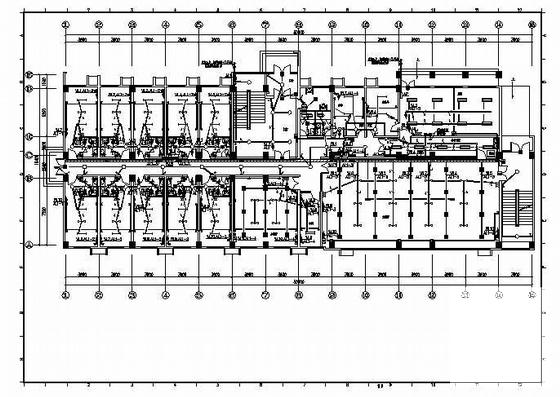

工厂电气设计图纸 - 4
