江阴上18层剪力墙住宅楼结构CAD施工图纸（桩基础）
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：6度抗震
- 风压：0.4kN/平方米
- 雪压：0.45kN/平方米
- 地下室功能：其他
- 参考图纸：27张
- 设计年代：近代
附件详情
江阴某剪力墙住宅结构图
该资料为：江阴某剪力墙住宅结构图
结构类型：剪力墙结构
抗震设防烈度：6度
基础型式：桩基础
基本雪压：0.40KN/平方米
基本风压：0.45KN/平方米
该资料包含：
结构设计总说明、基础平面图、构造大样、桩位
平面布置图
、各层结构平面图、各层结构Y向梁配筋图、各层结构X向梁配筋图、剪力墙平法施工图、剪力墙柱表、连梁表、机房顶及构架结构梁配筋图、飘窗大样、楼梯配筋图、机房顶层结构平面图、构架大样共27张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

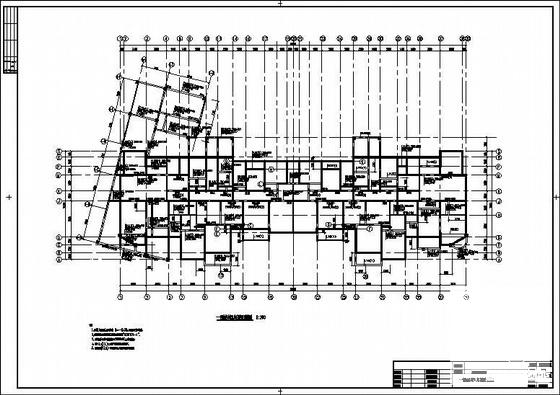

剪力墙结构基础 - 1 -

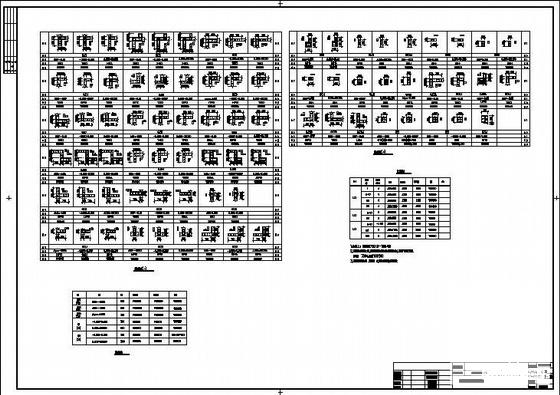

剪力墙结构基础 - 2 -

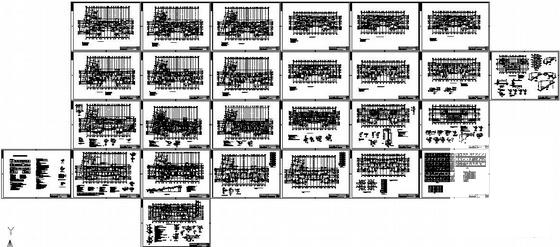

剪力墙结构基础 - 3 -

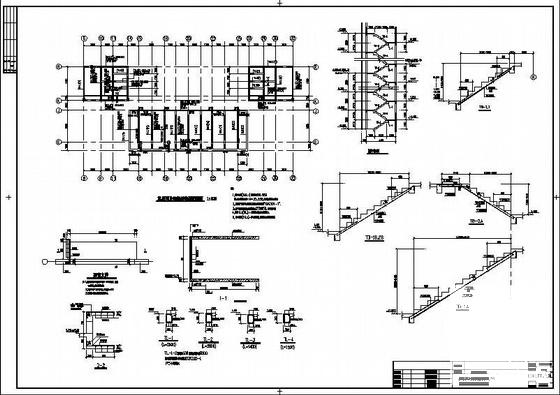

剪力墙结构基础 - 4
以上是部分截图，请下载附件后查看完整高清内容
