86269.平米18层住宅小区防排烟系统设计施工CAD图纸

附件详情

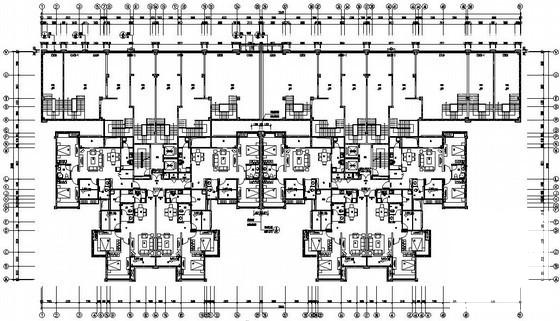

此稿件为四川某住宅景园的防排烟系统设计施工图，包括4栋住宅楼，及地下室；地上18层，地下1层；总建筑面积86269.15平方米，分A、B两区。

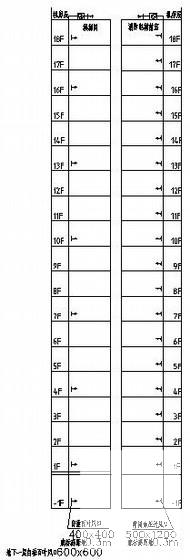

防排烟设计：1.4栋楼一层~十八层防烟楼梯间利用外窗自然排烟，合用前室设加压送风系统，合用前室每层设常闭送风口,火灾时由弱电信号控制开启加压送风机、着火层及上下层风口，加压风机设在十八层屋面。

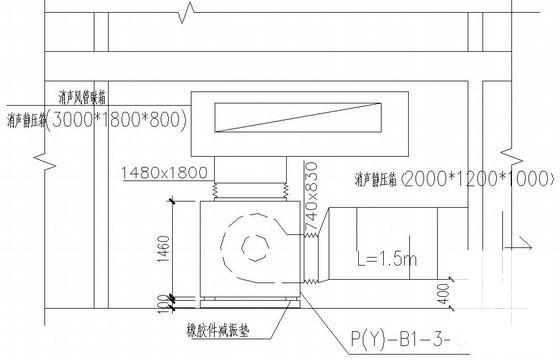

2. 通风系统的风管穿越机房隔断及防火分区或防火隔断处均设 70℃熔断的防火阀，排烟风管或排烟排风合用管道穿越防火分区及防火隔断处设 280℃熔断的防火阀。排烟风机的入口处设 280℃熔断关闭的防火阀,输出电信号连锁关闭其排烟风机及补风机。

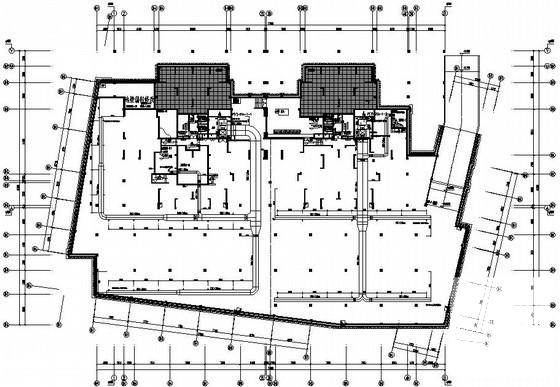

3.地下室汽车库均设置机械排烟系统，车库净高4m，排烟量按6次/h计算（防烟分区 采用不燃材料的挡烟垂壁划分）。有汽车坡道的防火分区利用汽车坡道自然进风，无汽车坡道的防火分区设置机械补风，排烟及补风系统与平时通风系统合用，火灾时确认开启排烟风机及补风机。
……

，图纸共37张。
