5层冀菜研发基地强弱电施工CAD图纸
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：28张
- 设计年代：近代
- 地下室用途：设备用房,其它
- 负荷等级：二级,三级
- 防雷等级：第三类
- 项目所在地：河北
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计： 火灾自动报警系统 ,综合布线系统,有线电视和卫星接收系统
附件详情
- 1、电气设计说明 图例
- 2、强电干线图 弱电系统图
- 3、低压配电屏（一、二）
- 4、系统图（一、二）
- 5、地下一层接地平面图
- 6、地下一层照明平面图
- 7、地下一层动力平面图
- 8、地下一层自动报警平面图
- 9、综合楼首层~四层照明平面图
- 10、综合楼首层~四层动力平面图
- 11、综合楼首层~四层 弱电平面图
- 12、综合楼首层~四层自动报警平面图
- 13、宿舍电气全图 五层照明平面图 五层自动报警平面图 综合楼屋顶层 防雷平面图
附件详情
该项目位于河北，项目为冀菜研发基地，包含：综合楼，员工宿舍。
设计范围包括：220/380V配电系统；动力照明系统；建筑物防雷接地系统；火灾自动报警系统；综合布线系统；电视系统。
该附件，总共28张。

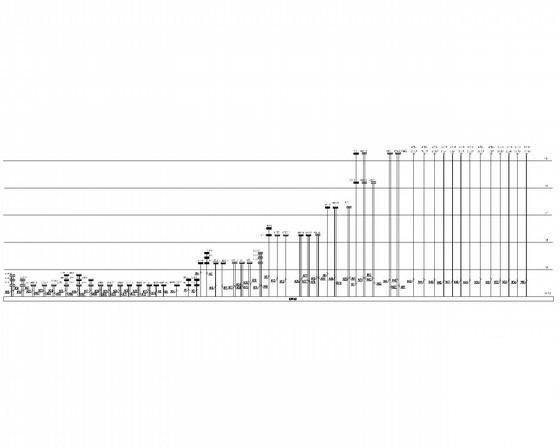

配电干线图

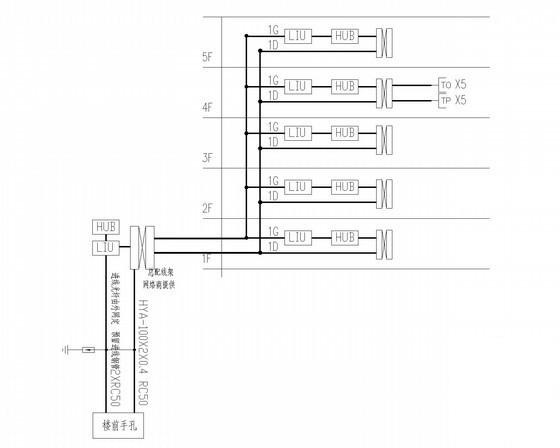

综合布线系统图

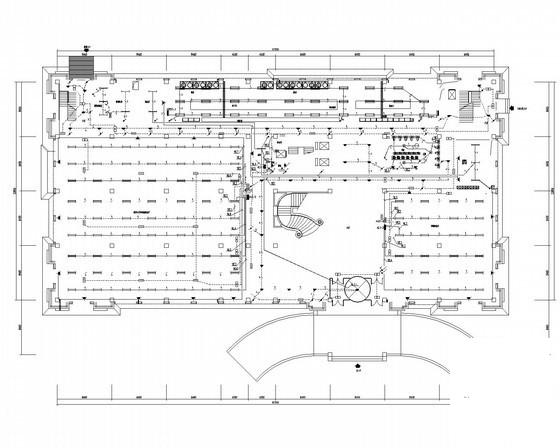

综合楼首层照明平面图

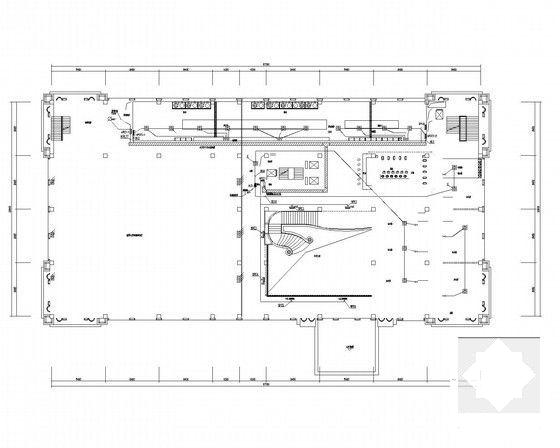

综合楼二层动力平面图
消防报警系统图
地下一层自动报警平面图

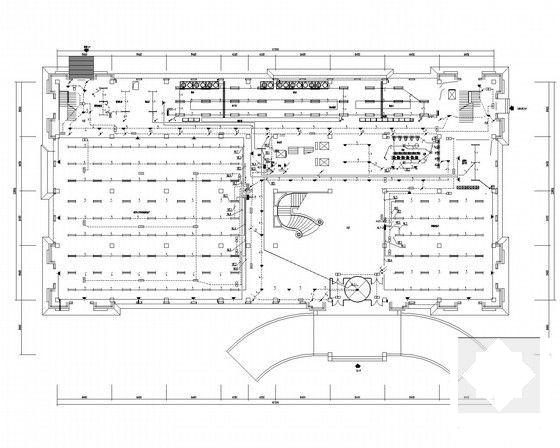

员工宿舍首层照明平面图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图 -
第 7 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-29
- 评论次数：0
- 浏览次数：0
- 文件大小：2.15 MB
- 收藏次数：0
-
文件名称：
附件-995856005806868008558.rar
