一份15层科技研发产业基地办公楼强弱电CAD施工图纸（新火规甲级设计院）(消防报警及联动)

ghjkkkff · 发表于 2020-2-28 13:25:29

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：办公
建筑高度类型：高层建筑
建筑设计面积：24880平方米
建筑地上层数：15层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：49张
设计年代：近代
地下室用途：人防,车库
负荷等级：二级,三级
防雷等级：第二类
接地方式：TN-S
项目所在地：江苏
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,综合布线系统,其它

附件详情

1、电气设计说明
2、电气节能设计说明
3、主要设备材料表
4、绿色建筑电气设计说明
5、消防报警及联动控制系统图
6、用能计量方框图
7、弱电系统图
8、配电箱详图一~四
9、平时地下室配电平面
10、一~十五层配电平面
11、机房层配电平面机房层照明电平面
12、一~三层空调平面
13、平时地下室照明平面
14、一~十五层照明平面
15、一~十五层弱电平面
16、地下室消防报警平面
17、一~十五层消防报警平面
18、人防电气设计说明
19、主要设备材料表
20、平战转换设计说明
21、人防配电箱详图一、二
22、消防报警及联动控制系统图
23、大样图
24、人防地下室战时三防及配电平面图
25、防雷平面图
26、接地平面图

附件详情

该项目位于江苏，该项目主要功能为办公,地下一层,地上十五层,地上建筑面积约20518平方米，建筑物高度49米,框剪结构,属二类高层建筑。地下室总建筑面积4362平方米，平时为III汽车库(停车76辆），分为两个防火分区，层高为4.5m。战时局部为人防工程，分为一个防护单元，为甲类核6级常6级二等人员掩蔽所，防化等级为丙级，防护面积为2260平方米。掩蔽面积1582平方米。
设计范围包括：照明系统；电力系统；防雷接地系统；综合布线系统；消防报警及联动控制系统。
该附件，总共49张。

配电干线图

消防报警及联动控制系统图

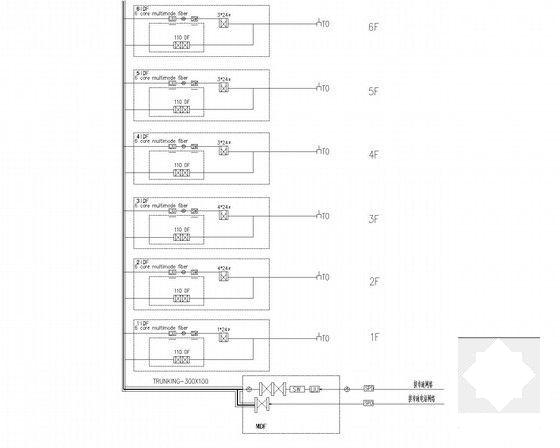

弱电系统图

一层照明平面

六~十层弱电平面

大样图

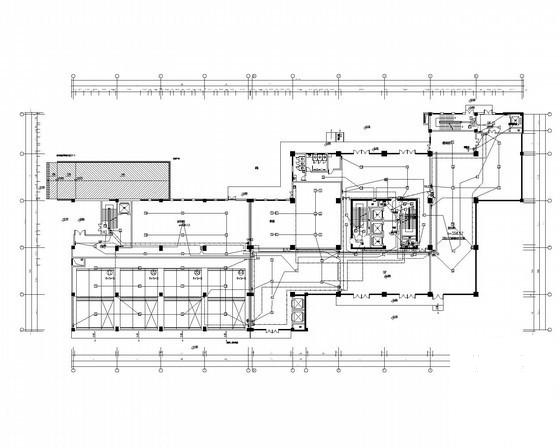

地下层消防报警平面
