一、项目概要

该项目为上海南汇工业园区智城研发基地项目,本项目为2#研发B。地上十五层,地下一层,地上部分建筑面积 26424.7平方米,建筑高度59.85米,建筑结构形式为框剪结构,为一类高层建筑。

二、设计范围

1、该项目电业与设计院分界点为10kV电源进线开关的进线端,开关的进线端前的电缆由电业负责设计施工, 开关的进线端后由本单位负责设计,设计范围包括如下系统：

1)高、低压变配电系统；

2)电力配电系统；

3)照明配电系统；

4)建筑物防雷及电气安全接地系统等。

2、与其它专业设计的分工：

1)室外 ,由专业厂家设计,该资料仅预留电源;

2)有特殊设备的场所(例如:电梯机房),该资料仅预留配电箱并注明用电量；

3)根据业主要求,除走道、楼梯间、卫生间等公共场所外,本楼大空间研发均由室内装修设计单位进行照明平面的设计。

该资料将电源引至配电箱,并预留装修照明容量。

三、变配电系统

1)该项目中变电所电源及建筑消防设备、应急照明及疏散指示灯、通讯设备、安防设备等用电按一级负荷设计,由二路电源 供电末端自动切换；地下室照明、生活水泵、设备用房排水泵为一级用电负荷;其余正常照明、通风及给排水设备用电均属 三级负荷。

四、图纸展示

图纸说明

二层

空调风机控制箱

一层电力平面图

照明 图

照明平面图及接地干线图

第 1 张图

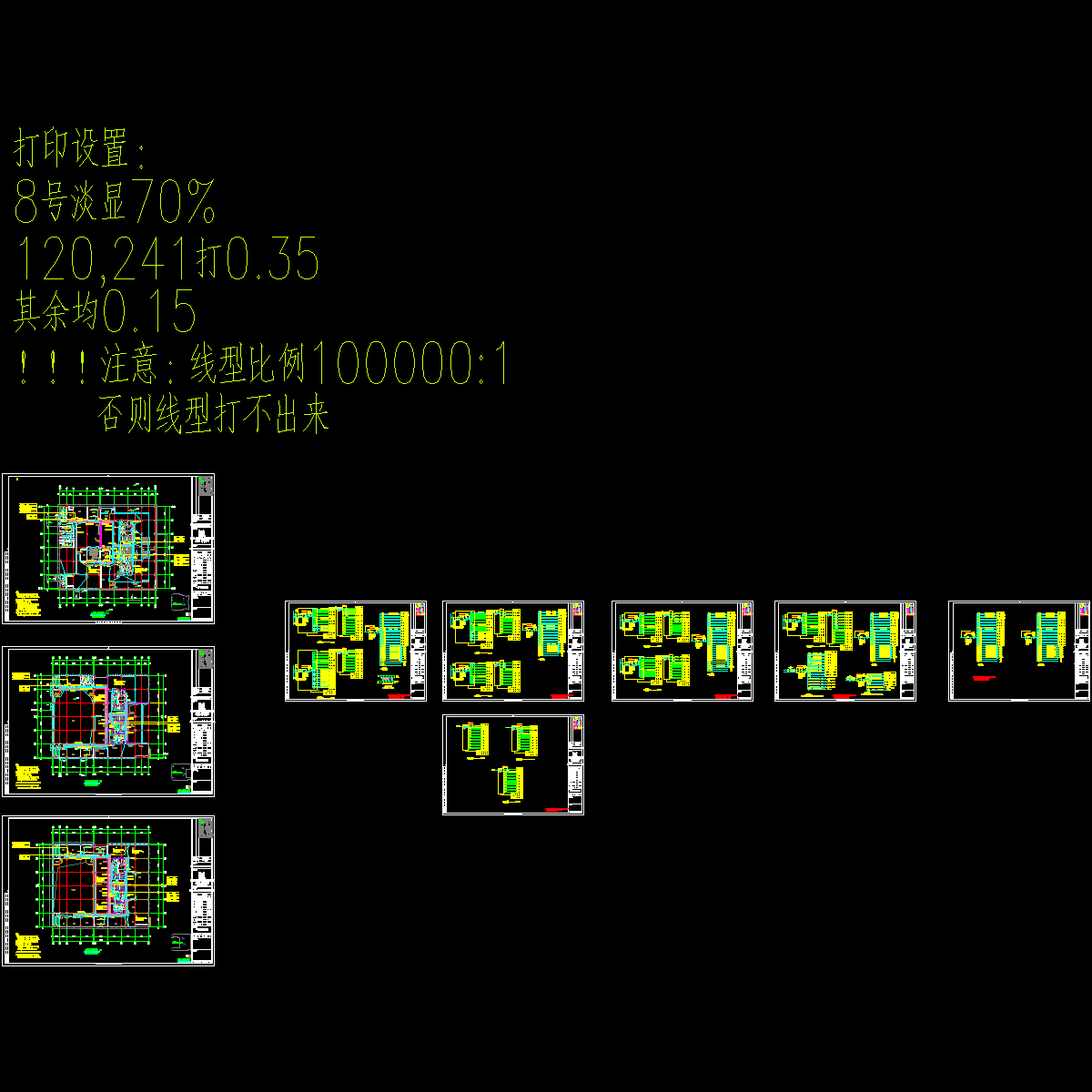

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
