5986平米2层站房空调及通风排烟系统设计施工CAD图纸

附件详情

一、项目概要：
该项目为铁路站房。旅客最高聚集人数为600人，为中站房总建筑面积5986平方米。站房主体总长135.2m,总宽34.2m。站房主体一层，局部二层，主体高度20米......
二、冷、热源：
1.选用二台风冷热泵冷（热）水机组作为候车厅、集散厅集中空调系统冷（热）源。
2.车站办公等有特殊需求的场所，采用可变冷媒流量空调系统。
3.通信联合机械室、继电器室及电源室采用机房专用空调器。
4.售票厅采用屋顶风冷空调机组......

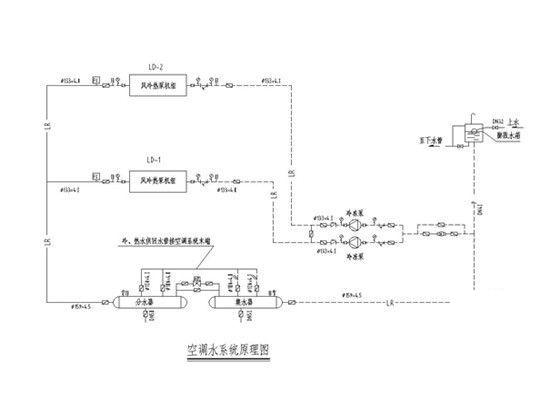

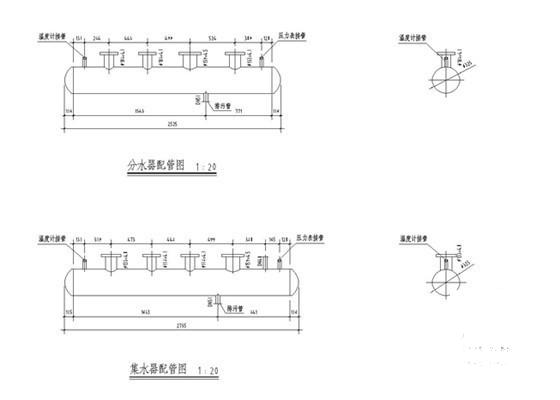

三、空调水系统：
1.空调冷冻水系统采用一次泵定流量、两管制异程系统，夏季供回水温度7／12℃，冬季供回水温度45／40℃。
2.空调冷热水系统采用膨胀水箱定压，由膨胀水箱浮球阀控制补水启停......

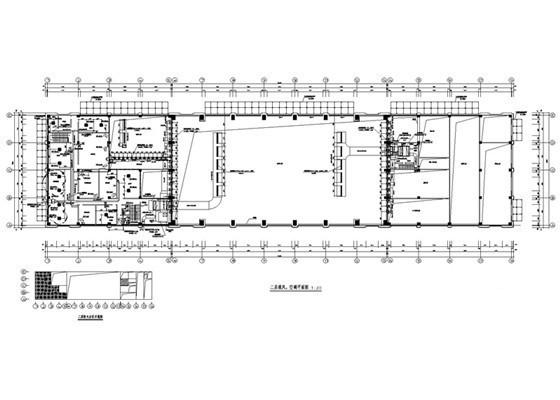

四、空调风系统：
1.普通候车厅设全空气空调系统，喷口侧送风，条形散流器顶部回风。
2.VIP候车室可变冷媒流量空调室内机，采用侧送风方式，送、回风口暗藏设置。
3.设备用房可变冷媒流量空调室内机采用下送风方式。
4.全空气系统设置风管式过滤器净化空气......
五、通风系统：
1.地下消防泵房、综合变电所设机械排风，地下消防泵房排风量不小于6次/h换气，综合变电所排风量按排除余热量计算。
2.候车厅、售票厅、商业各主要出入口处设置循环空气幕......

图纸共15张
