双向四车道城市次干道排水工程施工图设计cad平面图

附件详情

  • 施工图 设计说明
  • 排水工程数量表

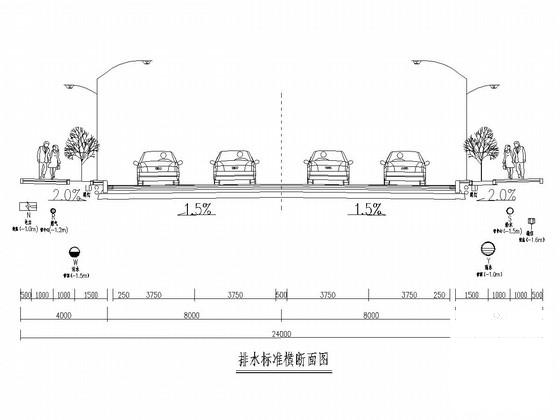

  • 排水标准横断面图
  • 雨水检查井表
  • 污水检查井表
  • 排水分平面图
  • 雨水纵断面图
  • 污水纵断面图
  • 雨水检查井大样图(D≤600)
  • 污水检查井大样图(D≤600)
  • 沉砂井大样图
  • 管沟开挖及回填图
  • 满包混凝土加固图

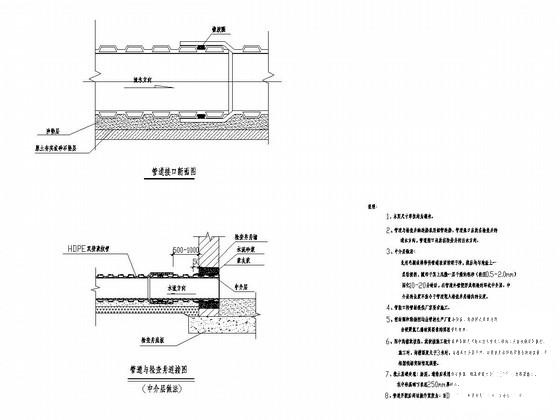

  • 管道接口大样图

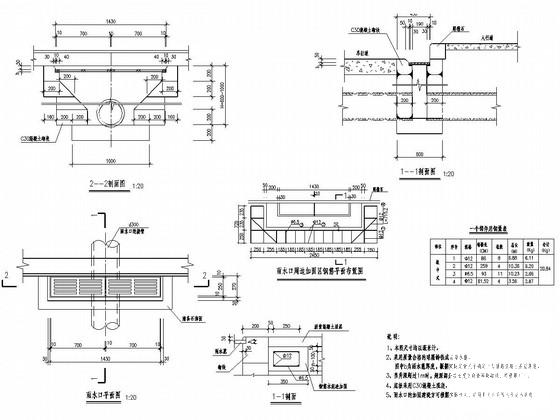

  • 双篦雨水口大样图

附件详情

图纸为双向四车道城市次干道排水工程施工图设计,共计22张,包含雨污水平面图、断面图,以及检查井、双篦雨水口、沉砂井、管道接口等大样图。
……
主要设计技术标准
(1)道路等级:城市次干道
(2)设计车速:30km/h
(3)设计荷载:
车行荷载:公路-II级
人群荷载:3.5KN/m2
路面设计轴载:BZZ-100
……
该道路全长约615.87米,路幅宽度24米,为城市次干道,双向四车道,具体分配为:4米(人行道)+8米(机动车道)+8米(机动车道)+4米(人行道)。
……
该项目采用雨、污水分流制。雨水量计算按重庆市暴雨强度公式和流域汇水面积计算,根据地块和道路设计的情况选用适当的暴雨重现期P和径流系数ψ。污水按城市综合污水量(城市综合用水量标准的85%)和规划人口进行计算,规划人口按控制性详细规划指标。
在满足其他预留综合管网位置情况下,污水管道布置在道路左侧人行道下,距离路缘石1.5m。为考虑搜集污水,污水管线设置过街污水水管线,并考虑周边地块污水管的接入,设置预留支管。
……
共22张,。
