市政道路排水施工CAD大样图18张（附槽钢支护计算）

资料简介
赚取积分

附件详情

槽钢支护（基坑深4.96m）计算书11页
槽钢支护节点大样图

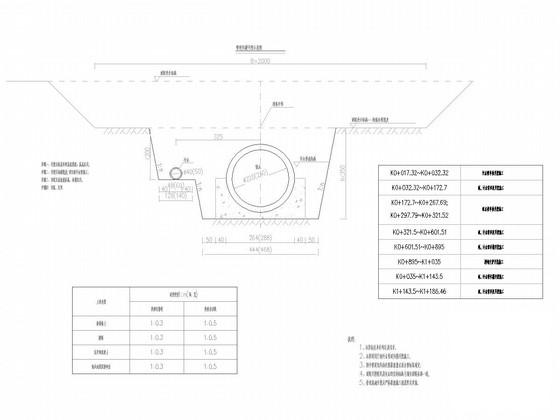

管道沟槽开挖示意图2

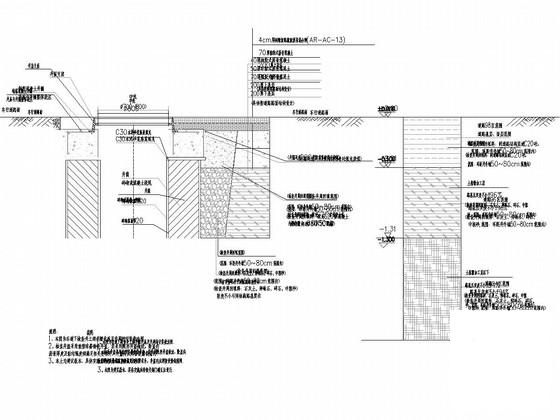

井圈加强图
雨污水检查井加强设计详图
矩形直线混凝土雨水检查井D=2200(2400)配筋图
矩形直线混凝土雨水检查井D=2200(2400)钢筋大样及工程数量表
D=2200(2400)检查井盖板配筋图
管线综合标准横断面图
矩形直线混凝土检查井(d=2200/d2400)构造图
1500圆形混凝土雨水沉泥井(D=800)构造图
矩形直线混凝土沉泥井(d=2200/d2400)构造图
排水雨污水平面、纵断面施工图4
1500雨水沉泥井（D=800~1000）配筋图2

附件详情

设计依据：《室外排水设计规范》（GB50014--近代）（版）；《城市道路工程设计规范》CJJ37-近代；
雨、污水分别自南向北流。雨水管管径为d2200、d2400，管道长度为607m、336m，坡度为5‰，汇水面积为118.56ha、31.13ha；污水管管径为d400、d500，管长为562m、305m，坡度为3‰、5‰~10.7‰，纳污面积为14.88ha、31.13ha。车行道雨水口采用偏沟式双篦雨水口，连接管除注明者外均为d300,管道坡度均为0.01。起点管顶覆土不小于0.7米。管道采用HDPE管时，其基础采用中粗砂基础，厚200mm。
雨污水预留管除注明者外均为d600，坡度i=0.005，坡向主管检查井，预留井(1250)一般位于道路边线外2米。
……
共计18张，设计于，附槽钢支护计算书

雨污水检查井加强设计详图

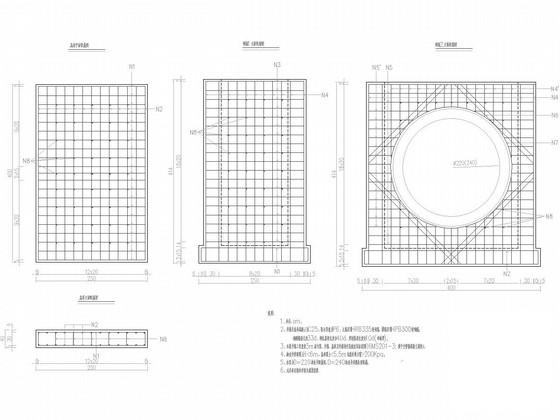

矩形直线混凝土雨水检查井D=2200(2400)配筋图

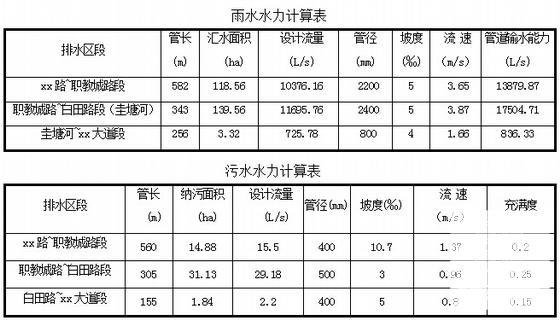

水力计算表

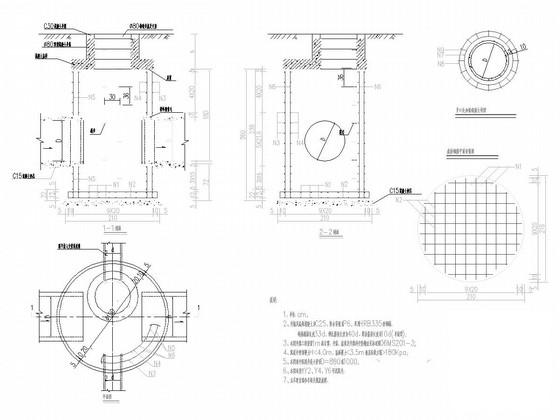

1500雨水沉泥井（D=800~1000）配筋图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
