主跨40m连续梁桥毕业设计方案套CAD图纸(全套资料)

附件详情

  • 设计总说明
  • 大桥初步 设计方案 一立面图
  • 大桥大桥初步 设计方案 一横截面图
  • 大桥初步 设计方案 二立面图
  • 大桥初步设计方案二横截面图
  • 大桥初步设计方案三立面图
  • 大桥初步设计方案三横截面图
  • 大桥初步设计各方案平面图
  • 大桥桥型布置图(一)
  • 大桥桥型布置图(二)
  • 大桥桥型布置图(三)
  • 预应力钢绞线布置图(一)
  • 预应力钢绞线布置图(二)
  • 预应力钢绞线布置图(三)
  • 预应力钢绞线布置图(四)
  • 主梁一般构造图(一)
  • 主梁一般构造图(二)
  • 三号桥墩及相应桩基钢筋图
  • 一号桥台一般构造图
  • 施工程序图

附件详情

设计依据:
1.道路等级:一级公路。
2.设计荷载标准:公路-Ⅰ级。
3.设计车速:100km/h。
4.桥宽:0.5m+15m+0.5m。
5.桥面横坡:2%
6.地震基本烈度:Ⅶ度;
......
设计内容:
1. 研究桥梁分孔。
2. 拟制几个技术经济比较方案,并选定最佳方案。
3. 桥孔结构的计算及设计图。
4. 桥梁墩台的计算及设计图。
5. 施工方案 设计(简支结构无此内容)。
6. 编制 设计说明 书(含计算书)。
7. 计算机绘图,主要图纸如下:
①设计总说明和全桥工程数量总表
②桥型布置图
③主梁轮廓尺寸及钢筋布置图
④桥墩轮廓尺寸及钢筋布置图
⑤桥台构造图
⑥施工流程图(简支结构无此内容)。
8 翻译一篇外文资料。
......
设计要点:
1、预应力混凝土箱梁,计算跨径40m,(40+40+40+40)m,桥面为双向四车道;
2、上部结构采用单箱双室箱梁,主梁沿纵向外轮廓尺寸保持不变,截面高度在全桥范围内为2m,支架现浇混凝土,采用先简支后连续的结构体系;
3、下部结构为重力式桥墩,钻孔灌注桩;
4、桥面铺装采用8cm厚混凝土和2cm厚沥青表面处治,支座采用橡胶支座;
......
设计于,共包含CAD设计图21张,桥博士计算文件、原始资料、计算书73页等。

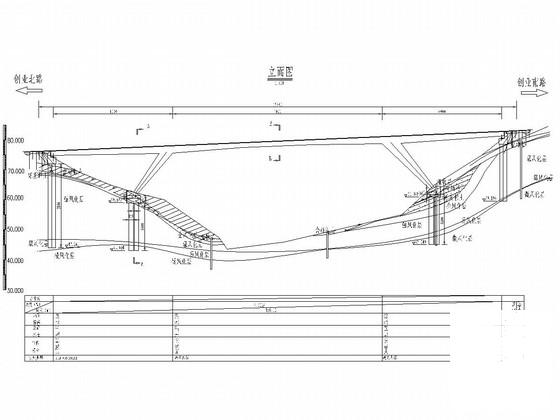

方案二立面图

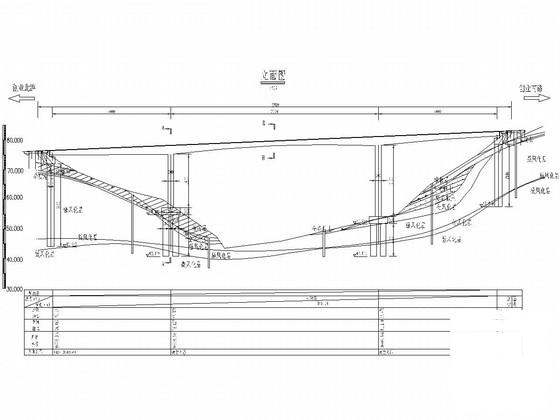

方案三立面图

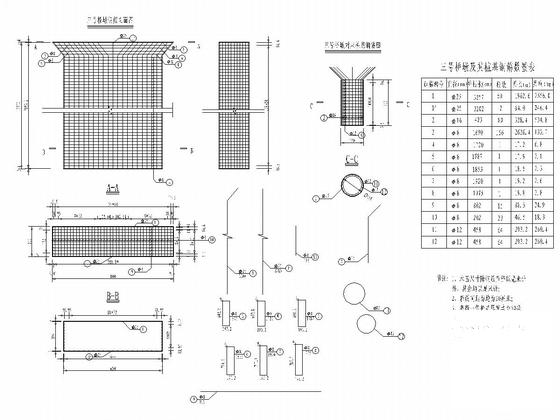

桥墩及相应桩基钢筋图

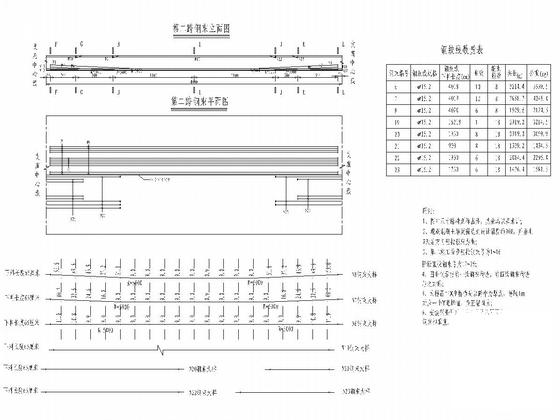

预应力束布置图

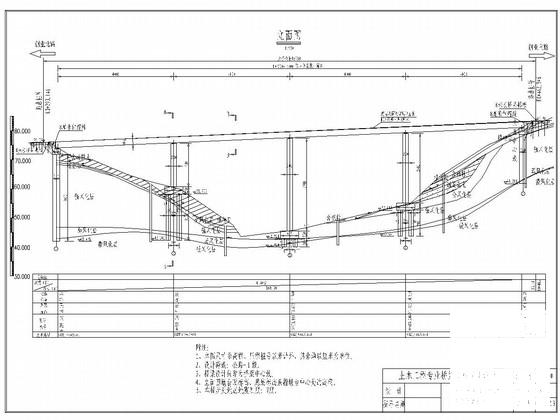

桥型布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 连续梁桥毕业设计 - 1
    连续梁桥毕业设计 - 1
  • 连续梁桥毕业设计 - 2
    连续梁桥毕业设计 - 2
  • 连续梁桥毕业设计 - 3
    连续梁桥毕业设计 - 3
  • 连续梁桥毕业设计 - 4
    连续梁桥毕业设计 - 4
  • 连续梁桥毕业设计 - 5
    连续梁桥毕业设计 - 5
  • 连续梁桥毕业设计 - 6
    连续梁桥毕业设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
