市政工程17条通信管线下地工程施工CAD图纸209张

  • 建筑类别:交通建筑
  • 图纸设计深度:施工图
  • 参考图纸:209张
  • 设计年代:近代
  • 节点大样:其它
  • 项目所在地:四川

附件详情

  • 1、 电气设计 说明
  • 2、通信管道及道路横断面施工图
  • 3、通信管道平、纵断面施工图
  • 4、塑料波纹管管材规格尺寸图

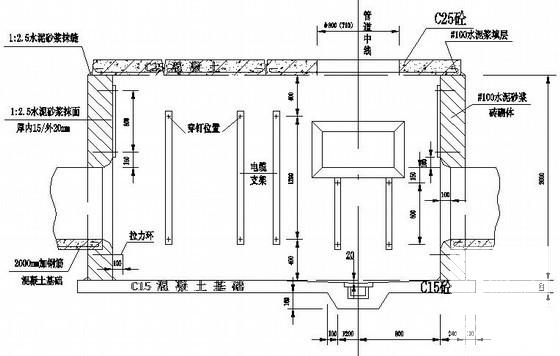

  • 5、小号直通型人孔平面和断面图
  • 6、小号直通型人孔上覆钢筋图
  • 7、小号三通型人孔平面和断面图
  • 8、小号三通型人孔上覆钢筋图
  • 9、90×120手孔平面和断面图
  • 10、管道基础进入人(手)孔处配筋图

附件详情

该附件是 市政工程 17条通信管线下地工程施工图纸,总共209张。
图纸设计包含通信管道及道路横断面施工图设计、通信管道平、纵断面施工图设计、直通型人孔平面和断面图设计、直通型人孔上覆钢筋图设计、手孔平面和断面图设计、管道基础进入人(手)孔处配筋图设计等。

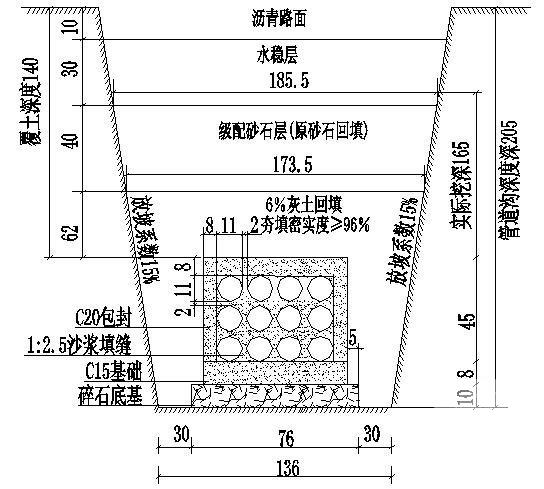

管道断面图

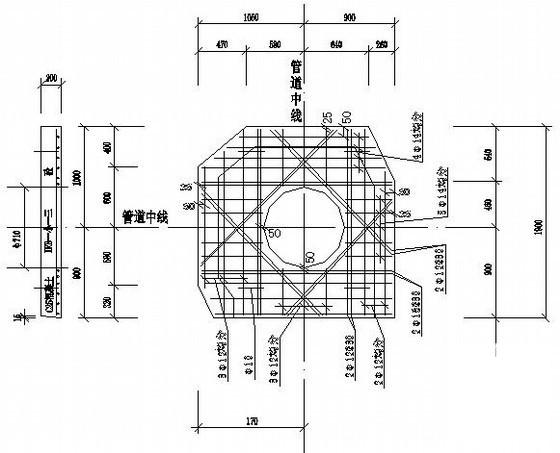

小号三通型人孔上覆(分歧端)钢筋图

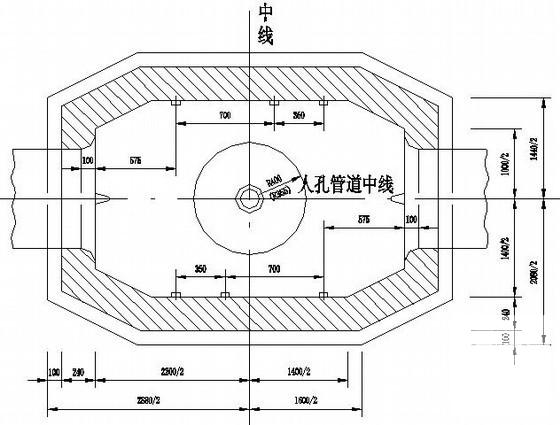

小号直通型人孔平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 通信工程施工图纸 - 1
    通信工程施工图纸 - 1
  • 通信工程施工图纸 - 2
    通信工程施工图纸 - 2
  • 通信工程施工图纸 - 3
    通信工程施工图纸 - 3
  • 通信工程施工图纸 - 4
    通信工程施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
