知名院_3层售楼处电气施工CAD图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:1973平方米
  • 负荷等级:二级,三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:江苏
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:综合布线系统,通信系统,有线电视和卫星接收系统,其它

该项目为常州某项目(一期)售楼处,共三层,总建筑面积1973平方米,建筑高度18米。

一、设计范围
供配电、照明、电力系统;防雷与接地系统。
通信及综合布线系统;有线电视系统;安全防范系统。

二、图纸特点
本项目为常州某售楼处电气设计。专业性适中,复杂程度一般。此套图纸涵盖电气基本平面和系统,且排布整齐,图面整洁美观。适合电气专业学生、电气职场新人及刚开始独立做项目的人员学习参考。

三、部分图纸摘录

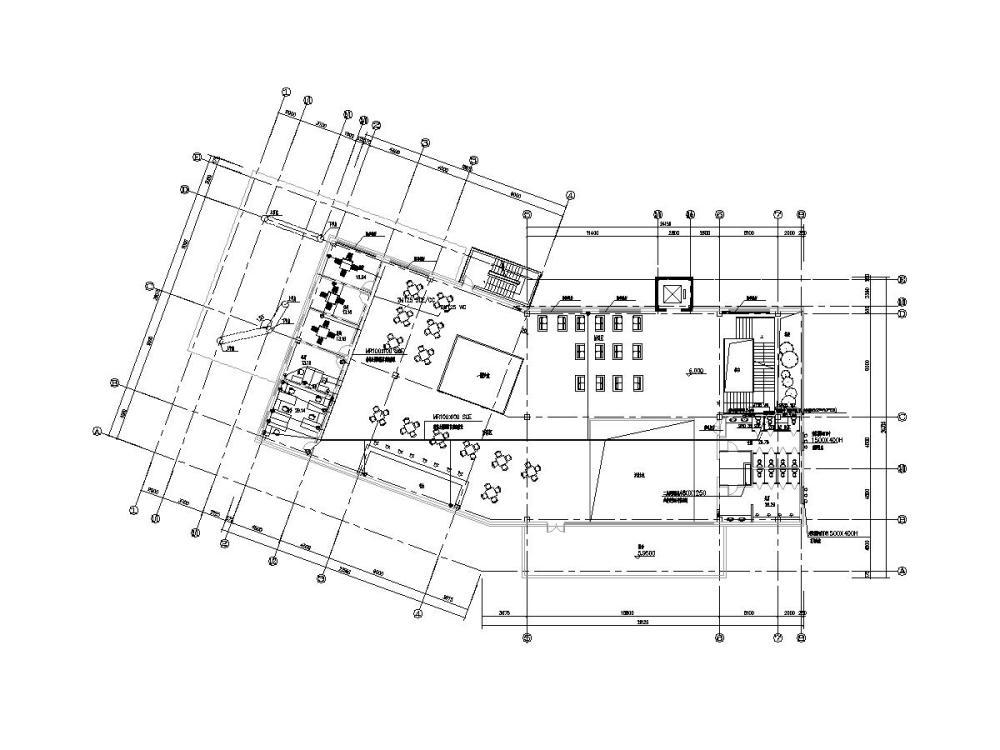

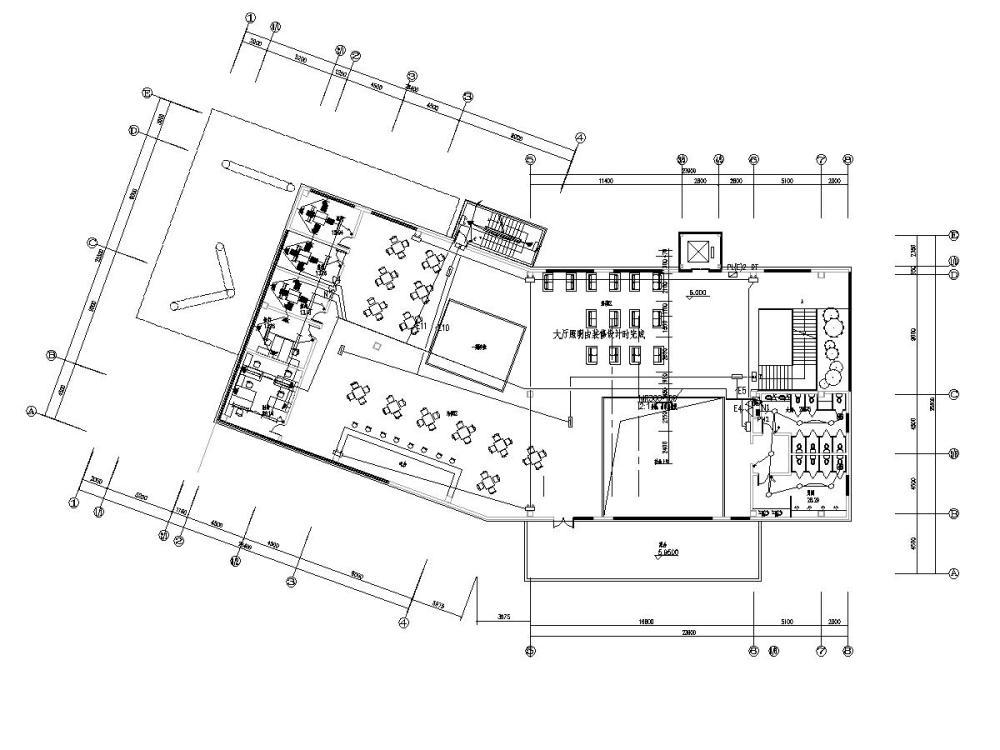

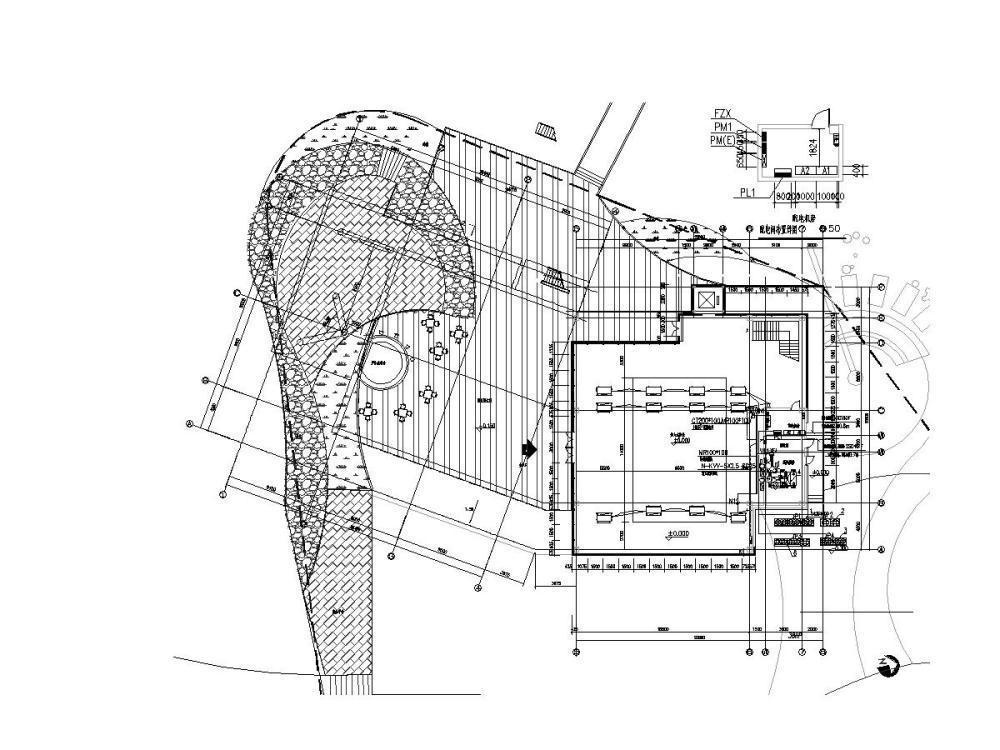

照明平面图


电力平面图


弱电平面图

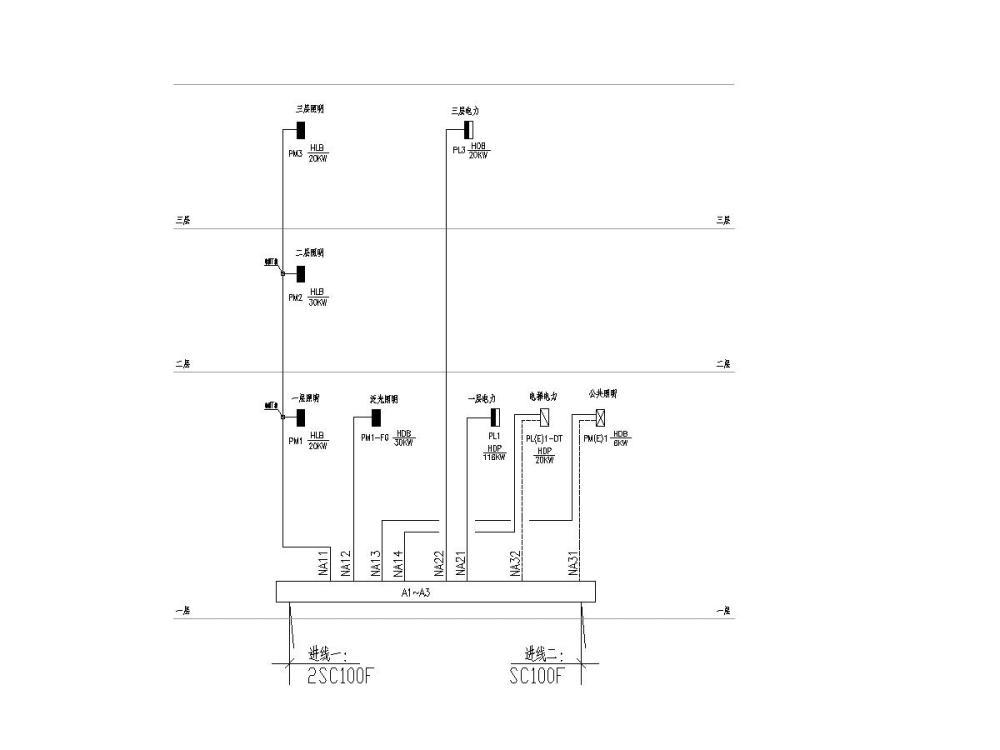

垂直配电干线图

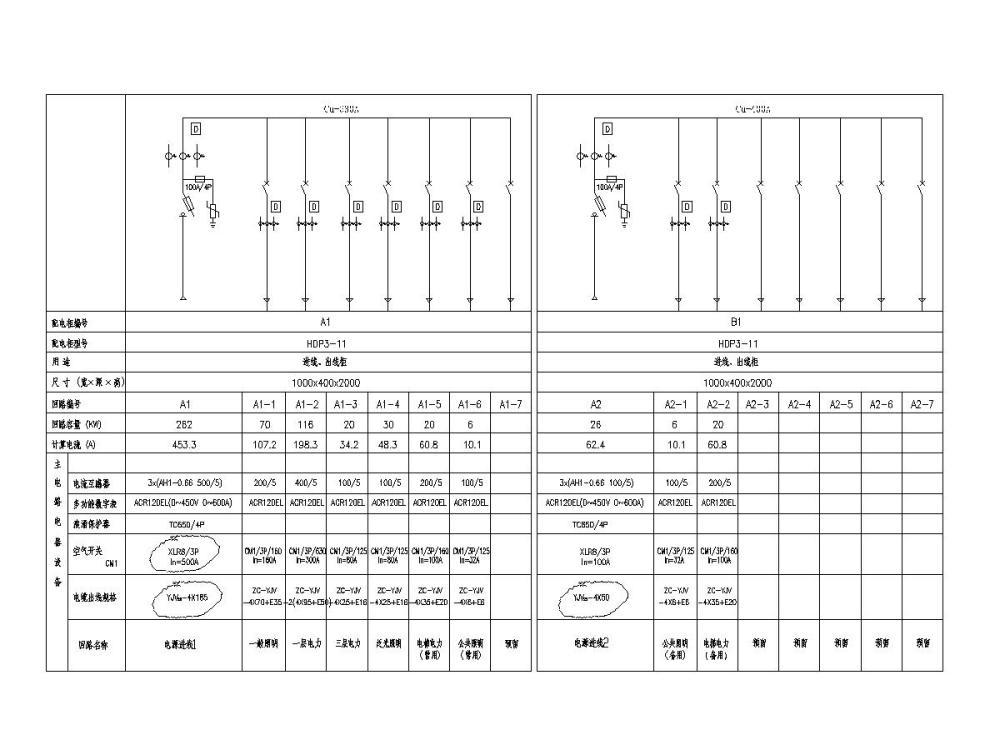

低压配电系统图


安全防范系统图



通信及综合布线系统图、有线电视系统图



配电机房弱电布置图



以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 售楼处图纸 - 1
    售楼处图纸 - 1
  • 售楼处图纸 - 2
    售楼处图纸 - 2
  • 售楼处图纸 - 3
    售楼处图纸 - 3
  • 售楼处图纸 - 4
    售楼处图纸 - 4
  • 售楼处图纸 - 5
    售楼处图纸 - 5
  • 售楼处图纸 - 6
    售楼处图纸 - 6
  • 售楼处图纸 - 7
    售楼处图纸 - 7
  • 售楼处图纸 - 8
    售楼处图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
