海知名院_18层住宅小区电气施工CAD图纸

• 建筑类别：住宅

• 建筑高度类型：高层建筑

• 建筑设计面积：11523.68平方米

• 建筑地上层数：18层

• 建筑地下层数：1层

• 图纸设计深度：施工图

• 地下室用途：车库

• 负荷等级：二级,三级

• 防雷等级：第三类

• 接地方式：TN-C-S

• 项目所在地：江苏

• 强电设计：低压配电,电气照明,建筑物防雷,接地安全,其它

• 弱电设计：火灾自动报警系统,通信系统,有线电视和卫星接收系统,其它

该项目为泰州市高层住宅小区三期项目。该项目总建筑面积为地上11523.68平方米，地下646.73平方米。本项目范围为23号楼~26号楼，每号楼共18层，其中地下一层为自行车库，地上一层为住宅。

一、设计范围

动力、照明；防雷接地系统；消火栓箱按钮起泵系统；

低压配电系统；通信系统；有线电视系统；楼宇访客对讲系统；

安全防范系统；各弱电系统进户起的室内设计

二、图纸特点

本项目属于高层住宅建筑电气设计，专业性较强，复杂程度中等。此套图纸为上海市某知名设计院设计绘制，涵盖平面及系统的完整内容，适合广大电气人员参考学习。

三、部分图纸摘录

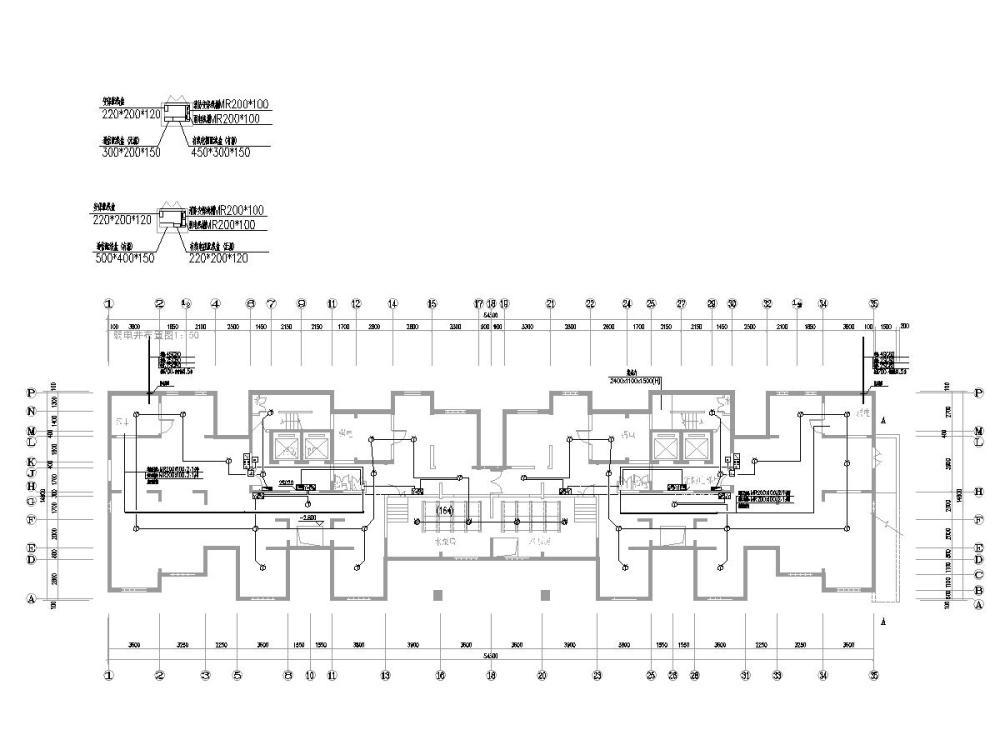

照明平面图

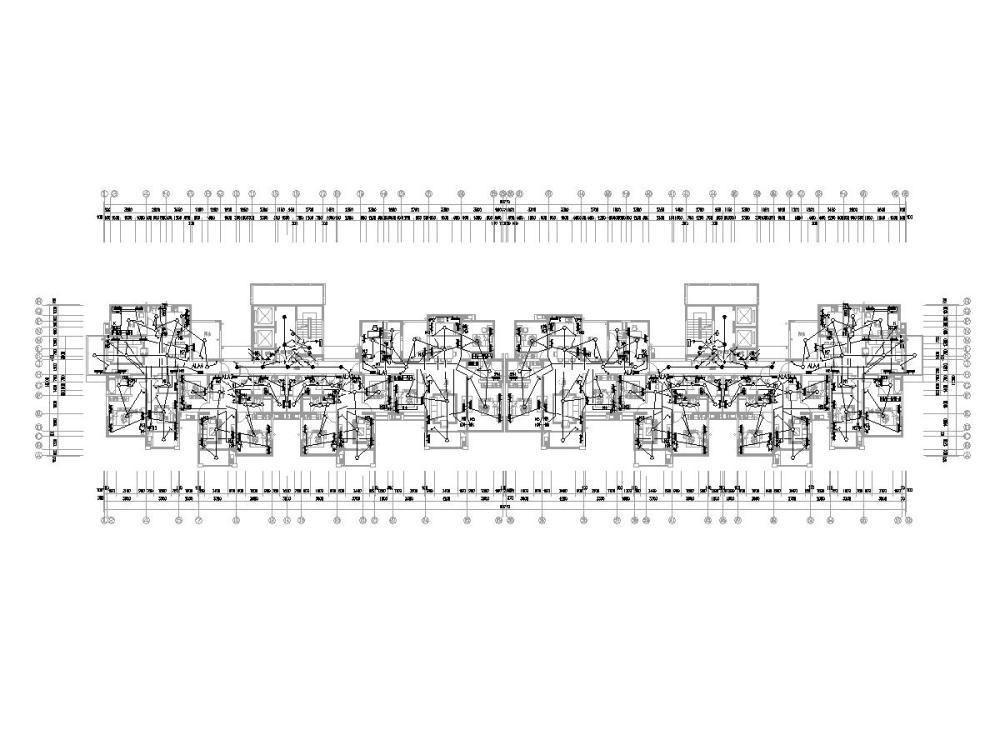

插座平面图

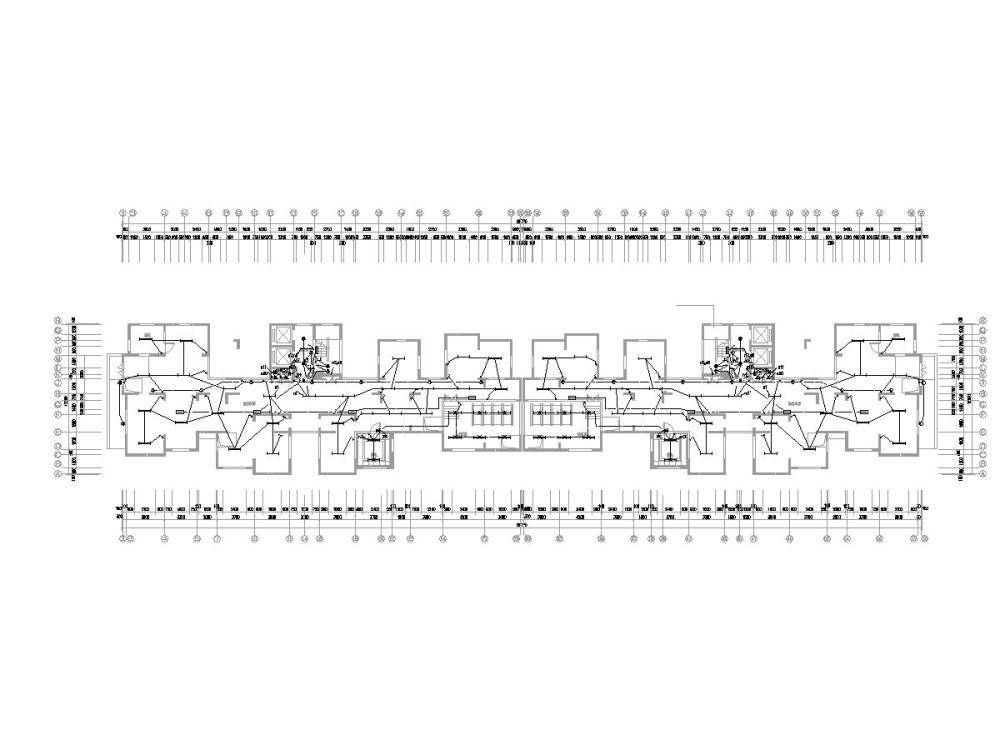

弱电平面图

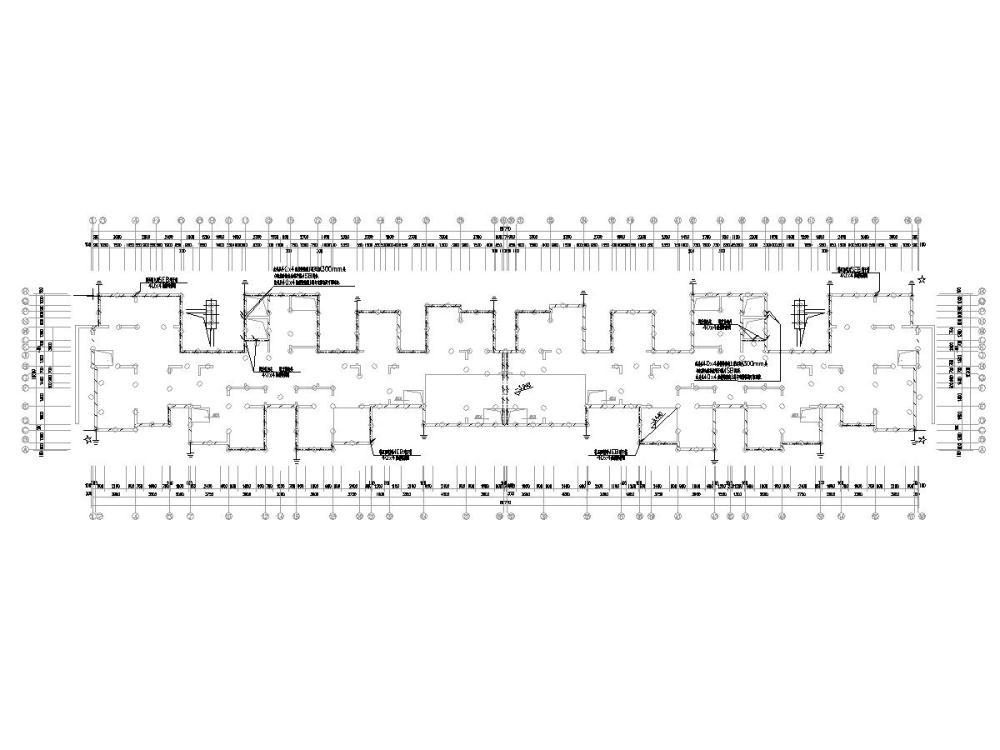

基础接地平面图

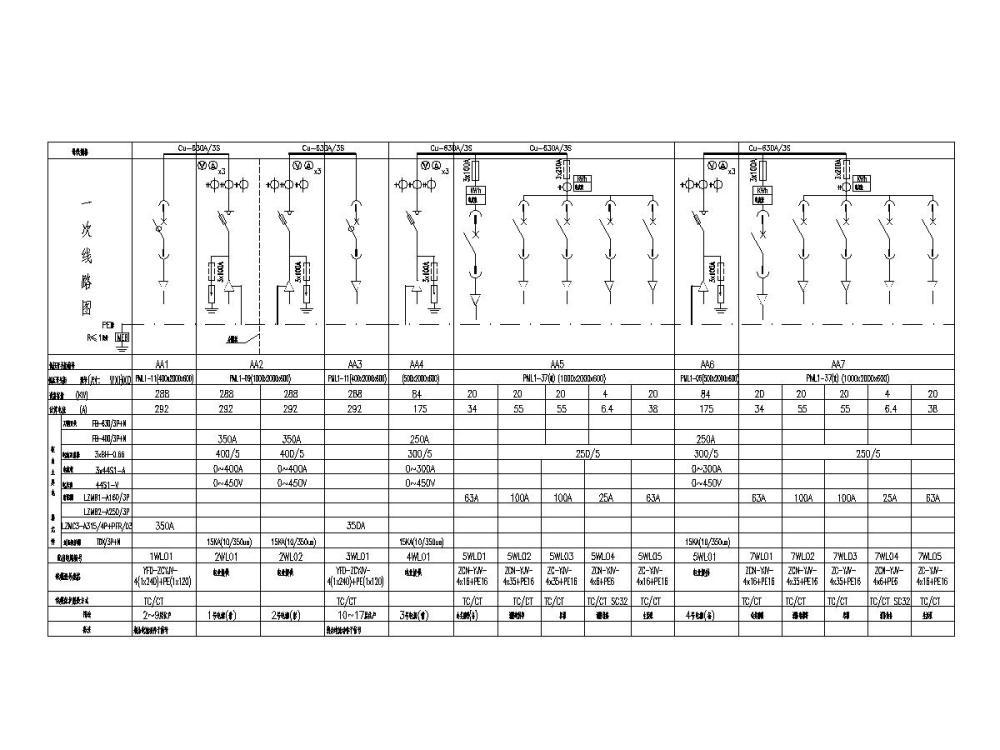

低压配电系统图

配电垂直干线图

火灾自动报警及消防联动系统图

楼宇访客对讲及安全防范系统图

通信管网系统图

有线电视接收网络系统图
