第一火电建设公司棚户区30层住宅楼电气全套设计CAD施工图纸

一、项目概要
1 该项目为河南第一火电建设公司棚户区改造6#住宅楼。位置详总平面位置示意图。绝对高程为99.500。
2 层数、层高、建筑高度及使用性质:本子项工程地上为30层塔式住宅拼接,为一类高层建筑,层高各层均为3米,室内外高差为0.300米,建筑高度90.500米(室外地坪至屋面面层,面层按200计算,屋面女儿墙高1500,室外地坪至女儿墙顶高度为91.800米);地下为1层,层高为4.70米,功能为戊类储藏间及设备用房。本楼为剪力墙结构。总建筑设计面积:11345.69平方米
二、设计内容
1、该项目电气设计以下内容:
2、与其它专业设计的分工:
有特殊设备的场所电梯机房、航空障碍灯该资料仅预留配电箱并注明用电量,安装施工由专业公司完成。
三、供电系统
1、负荷分类及容量:

(1)涉及消防负荷如消防类风机、消防电梯、火灾自动报警及消防联动控制设备、消防应急照明等为消防类一级负荷。
(2)、载客电梯、楼梯照明、生活水泵,除消防以外的弱电和自控设备等为非消防类一级负荷。
(3)、其余普通照明,一般动力等生活用电负荷为三级负荷。
(4)、该项目采用放射式与树干式相结合的供电方式。从地下室配电房引来,分别供给本楼的动力负荷及照明负荷用电。
负荷容量:
一级负荷:173KW ;三级负荷:1484KW
2、供电电源:
该项目从变配电房引入低压电缆,经由电气小间引至各单元电气竖井.
四、电力配电系统
1、照明配电系统采用树干式与放射式结合的方式,照明竖向采用封闭式插接母线供电,在电井设电表箱。
2、动力配电系统一般采用放射式或分区放射式,一级负荷采用两路电源供电,且消防动力在末端自动切换。
3、当管路过长或弯曲较多时,应按照施工验收规范在顶板或墙上设过路线盒。电气管线应遵循金属管线配金属盒,PVC管线配PVC盒的原则,且同一管路不允许金属管和PVC管交替连接。
4、疏散标志灯、应急灯、安全出口灯等自带至少60分钟的应急电池(配电间、水泵房、消防中心等设备房应急灯自带至少180分钟电池连续放电时间,应保证持续工作),在市电失去后由电池供电。电缆在地下一层由低压配电间引出敷设于槽式电缆桥架内,桥架外壳应做防火措施;在竖井内采用槽式桥架敷设;凡是桥架穿越楼板、防火分区,应在安装工程完毕后用防火麻、防火泥等不低于防火分隔板墙耐火极限的填充材料封堵缝隙。电缆桥架中的消防负荷与一般负荷的电缆要隔开敷设,各电缆桥架内均设分隔板。
5、由楼层照明配电总箱配出的支线、支干线电缆(到分箱)或将来装修敷设的分支导线敷设于楼层分支线槽、管内,沿梁吊装或沿墙支装。吊顶内敷设的配电管道均应采用金属管道。各个安装区域的线槽、线管等安装高度均应满足建筑专业的吊顶标高限值,且支干线局部由线槽到分电箱穿金属管,支线回路到吊顶内空间的梁(或板)上设置明管
五、照明系统
1、合理选择和确定照度标准值,依据GB50034-近代《建筑照明设计标准》,严格执行照明标准值和照明功率密(LPD)限值。详细数值见《建筑 照明设计标准 》中的照明标准值和照明功率密度(LPD)限值所列各表。该项目照度设计值:楼梯间、前室:75LX;电梯厅:75LX,卫生间:100LX。该项目照明功率密度(LPD)限值:楼梯间、前室:5瓦/每平方米;电梯厅:5瓦/每平方米;卫生间:6瓦/每平方米。
2、各个疏散口安装疏散标志灯,走廊、前室、电梯厅等处安装声光控灯或应急照明灯;疏散标志灯为长明灯,应急灯火灾时强制控制点亮。灯具自带30分钟蓄电池。
3.航空障碍物照明:根据《民用机场飞行区技术标准》要求,该项目在屋顶最高处建筑轮廓角位置设置航空障碍标志灯.
4、照明,插座分别由不同支路供电,照明为单相二线;插座回路为单相三线,插座均选用带保护门安全型,住宅厨、卫间插座带开关控制及防溅盖板。插座回路漏电开关漏电整定电流均为30mA。
5、I类灯具和安装高度低于2.4m的灯具,需增加一根PE线,平面图中不再标注。
6、施工图中安全出口标志灯门上0.2m安装,疏散指示灯沿墙安装,底边距地.0.5m。应急照明灯和应急疏散指示标志应具有玻璃或其他非燃烧材料的外壳.

六、图纸展示

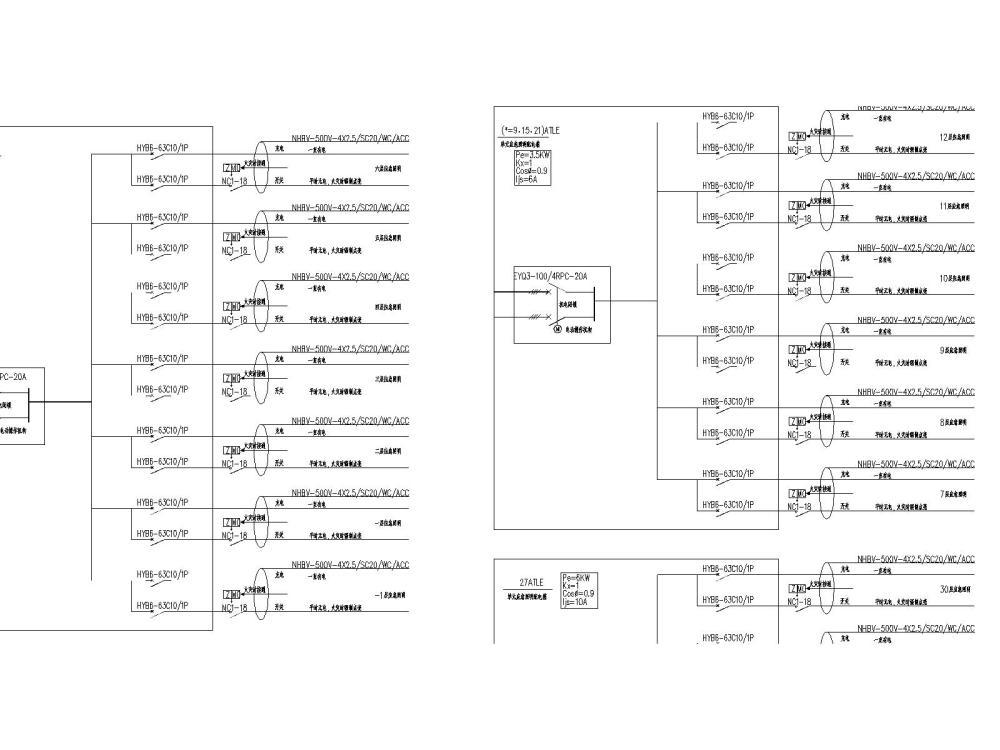

系统图

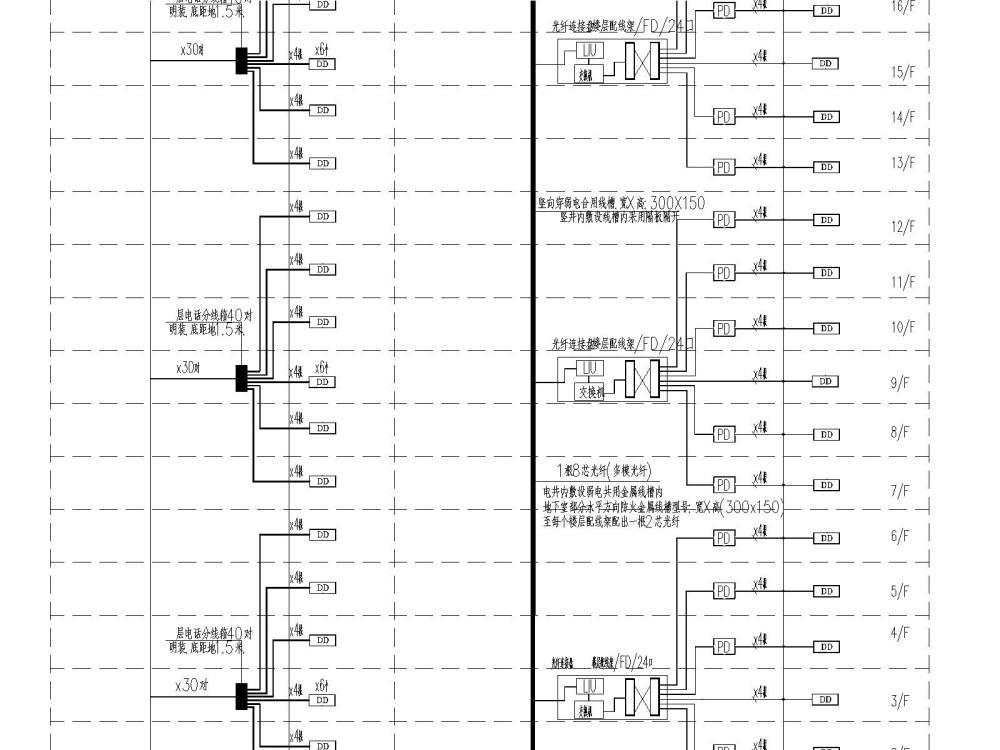

宽带网络系统图

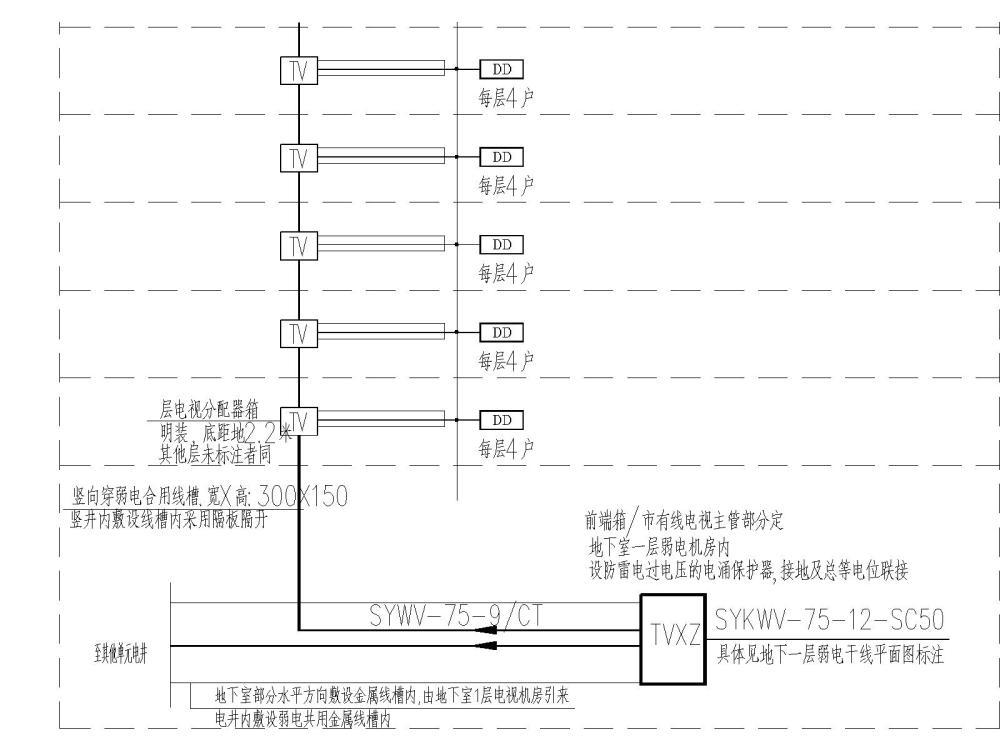

有线电视系统图

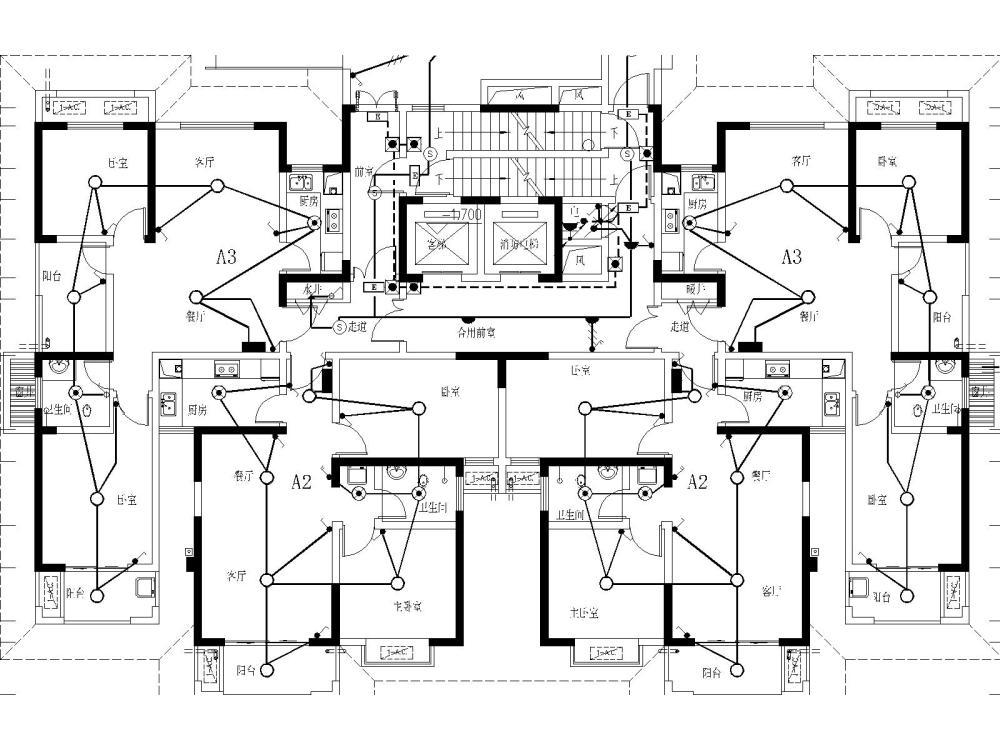

一层 照明平面图

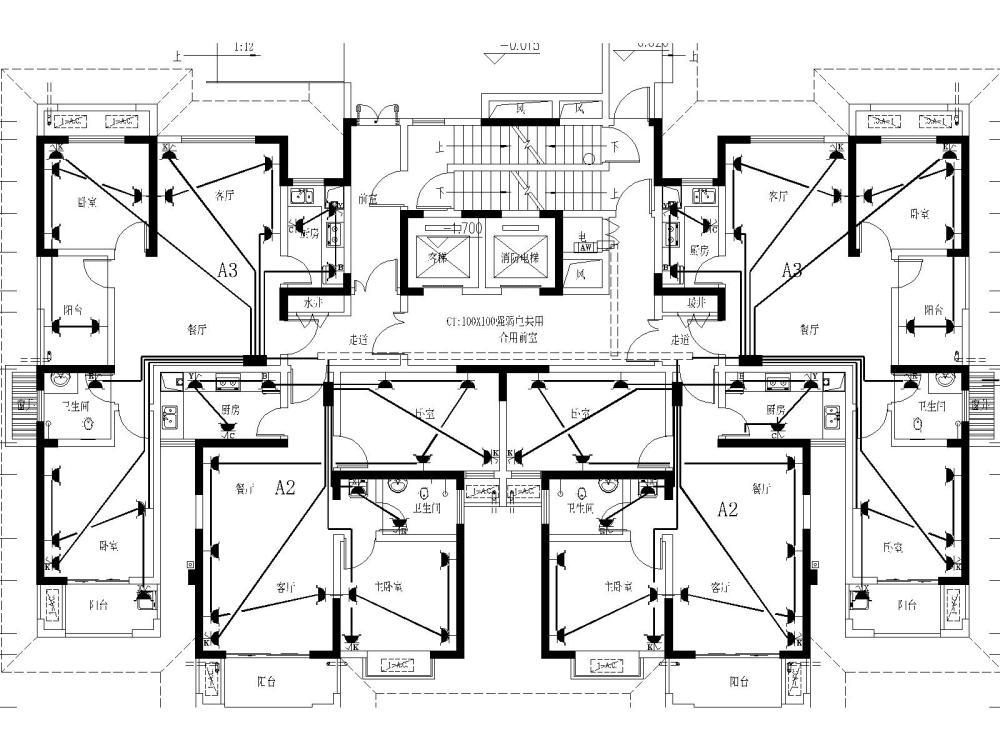

一层配电平面图

一层 弱电平面图

一层火灾自动报警平面图

接地平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 住宅楼电气施工图 - 1
    住宅楼电气施工图 - 1
  • 住宅楼电气施工图 - 2
    住宅楼电气施工图 - 2
  • 住宅楼电气施工图 - 3
    住宅楼电气施工图 - 3
  • 住宅楼电气施工图 - 4
    住宅楼电气施工图 - 4
  • 住宅楼电气施工图 - 5
    住宅楼电气施工图 - 5
  • 住宅楼电气施工图 - 6
    住宅楼电气施工图 - 6
  • 住宅楼电气施工图 - 7
    住宅楼电气施工图 - 7
  • 住宅楼电气施工图 - 8
    住宅楼电气施工图 - 8
以上是部分截图,请下载附件后查看完整高清内容
