5层住宅楼全套电气设计施工CAD图纸
- 建筑类别：住宅建筑
- 建筑高度：多层建筑
- 建筑地上层数：5层
- 设计阶段：施工图设计
- 参考图纸：20张以下
- 防雷等级：三级
- 接地方式：TN-C-S
- 设计内容：电气设计说明, 配电箱系统 , 动力配电系统, 照明配电系统, 建筑物防雷接地, 电话宽带系统, 有线电视系统
附件详情
- 一、电气设计说明
- 二、配电箱系统图
- 三、弱电系统图
- 四、电气平面图
- 五、 弱电平面图
- 六、防雷接地平面图
附件详情
本稿件是某五层住宅楼电气施工图纸，电气设计包含380/220V
供配电系统
、照明系统、电话系统、防雷接地系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

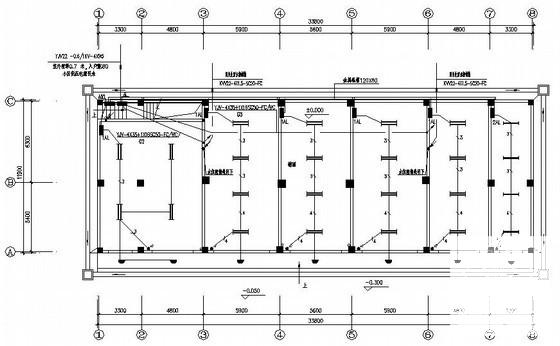

住宅楼电气设计图纸 - 1 -

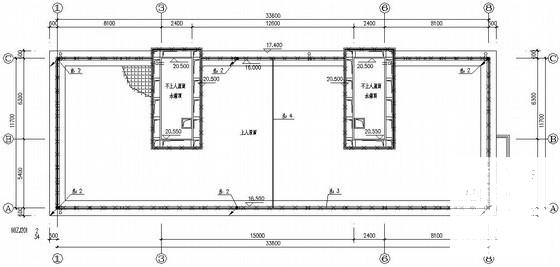

住宅楼电气设计图纸 - 2 -

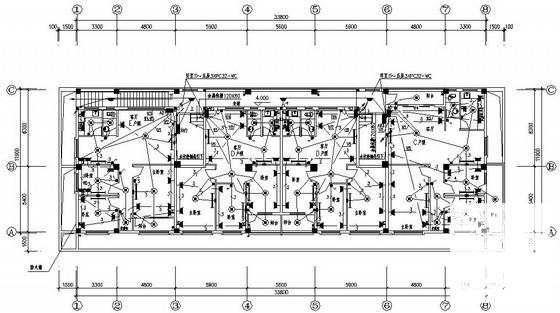

住宅楼电气设计图纸 - 3 -

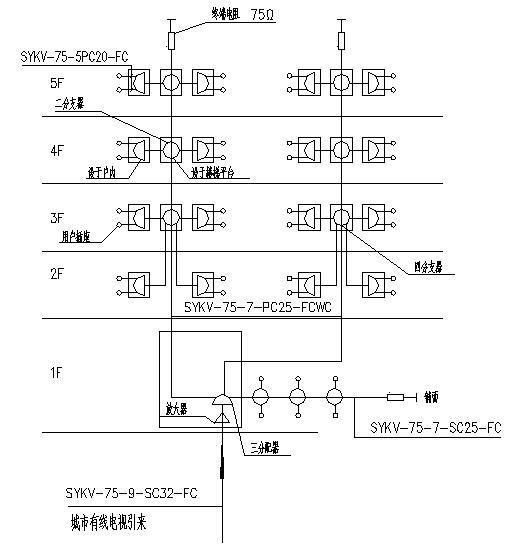

住宅楼电气设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
