一份11层大型住宅楼电气设计CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：17177平方米
• 建筑地上层数：11层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：22张
• 地下室用途：人防,设备用房
• 负荷等级：二级
• 防雷等级：第三类
• 接地方式：TN-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 1、电气设计说明
• 2、低压配电干线系统图
• 3、配电柜系统图
• 4、人防配电箱系统图
• 5、动力照明配电箱系统图
• 6、电视系统图
• 7、计算机网络和电话系统图
• 8、火灾报警系统图
• 9、可视对讲和保安系统图
• 10、电气平面图
• 11、消防平面图
• 12、干线和接地平面图
• 13、照明平面图
• 14、 弱电平面图
• 15、顶层电气及屋顶 防雷平面图

附件详情

该附件是十一层大型住宅楼全套电气施工图，总共22张图纸。
该项目为高层板式住宅，地上14层，地下共二层，地下二层为人防和设备间，地下一层为自行车库和公共用房。建筑面积17177平方米，建筑檐口高度38.85m，筏板剪力墙结构。标准层结构板厚10cm，建筑做法5cm。
本次强电设计包括：低压配电室，照明（含应急照明）系统，动力配电系统，防雷系统，接地系统。
本次弱电设计包括：火灾自动报警及联动系统，电话和计算机网络布线系统，电缆电视系统，防盗报警和住宅可视对讲门禁系统等。

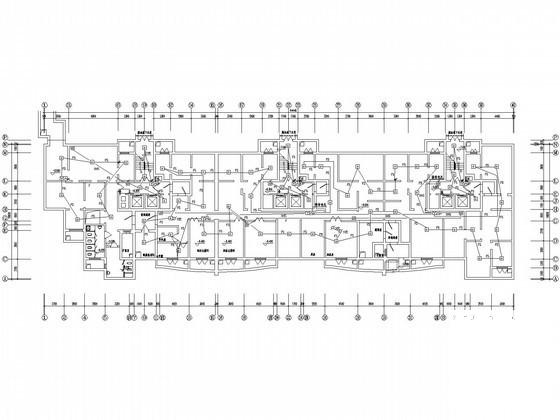

地下二层消防平面图

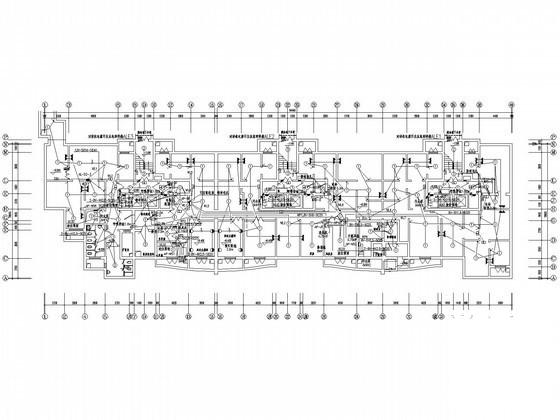

地下一层干线和接地平面图

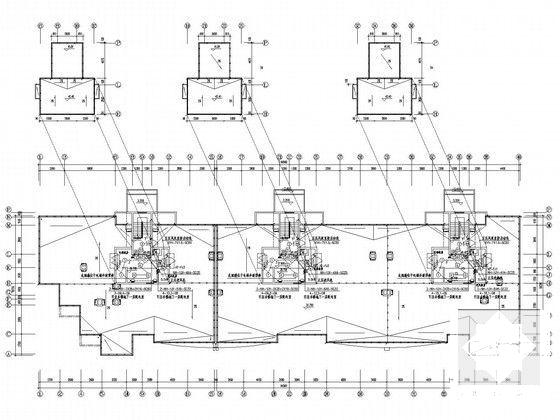

顶层电气及屋顶防雷平面图

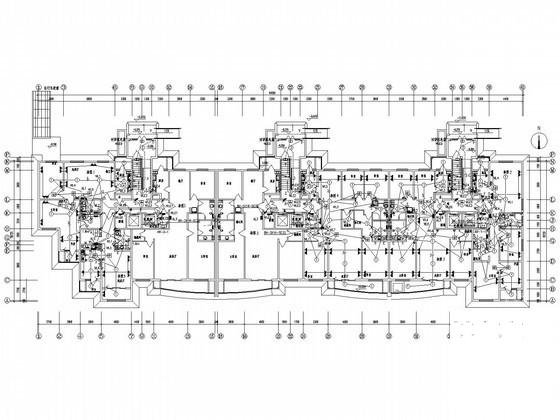

首层电气平面图

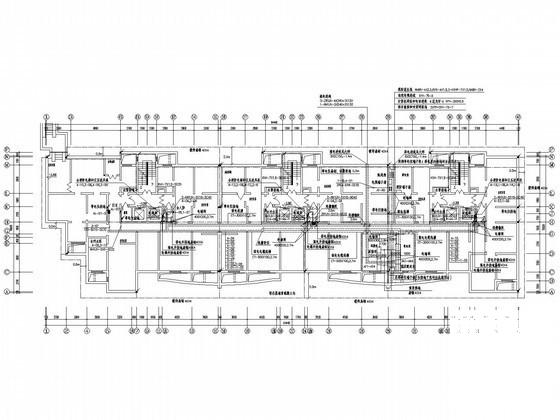

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
